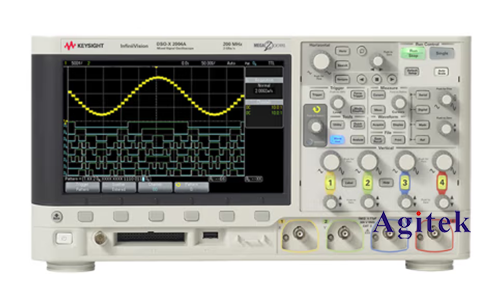

安捷倫示波器是一種高性能的測試儀器，廣泛應用于電子、通信、計算機等領域。其中，眼圖測試是一種常用的測試方法，可以幫助工程師分析數字信號在傳輸過程中的質量和穩定性。

　　眼圖是一種用于分析數字信號的圖形表示方法，可以反映出數字信號的質量、穩定性、時延、幅度等參數。眼圖的形狀通常為一個開口的梯形或菱形，其上下底分別表示數字信號的高電平和低電平，左右兩側則表示數字信號的上升時間和下降時間。

　　安捷倫示波器可以通過在垂直軸和水平軸上分別表示信號的幅度和時間，實時捕捉數字信號的波形，并將波形轉換為眼圖。眼圖的形狀可以反映出數字信號的質量和穩定性，當數字信號傳輸過程中出現信號失真、噪聲、時延等問題時，眼圖的形狀會變得扭曲、閉合或變形。

　　示波器眼圖測試方法通常包括以下幾個步驟：

　　準備測試信號：使用信號發生器產生符合要求的數字信號，并將其輸入示波器。

　　設置示波器：根據測試需要，設置示波器的觸發、時間基準、垂直和水平掃描范圍、通道數等參數。

　　捕捉眼圖：?jiǎn)?dòng)示波器，并將其切換到眼圖模式，進行信號捕捉。

　　分析眼圖：通過分析眼圖的形狀、開口大小、時延、噪聲等參數，判斷數字信號的質量和穩定性，并針對問題進行調整和優化。

　　導出結果：將眼圖保存為圖片或數據文件，以備后續分析和處理。

　　需要注意的是，在進行眼圖測試時，要選擇合適的測試環境，避免外界干擾和噪聲的影響。同時，還要根據實際測試情況，選擇合適的觸發模式和濾波器，以保證測試結果的準確性和可靠性。

　　總之，安捷倫示波器眼圖測試方法是一種常用的數字信號分析方法，可以幫助工程師快速定位和解決數字信號傳輸過程中出現的問題，是電子、通信、計算機等領域工程師進行數字信號分析和調試的重要工具，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
