泰克示波器如何調出電壓值

發布日期:2023-06-05 13:57:53         瀏覽數:

  調出電壓值是使用泰克示波器進行電壓測量的基本操作之一。泰克示波器提供了多種方法和功能來測量和顯示電壓值,以幫助工程師和技術人員在電路分析、信號測量和故障排除等方面進行準確的電壓測量。下面是使用泰克示波器調出電壓值的基本步驟:

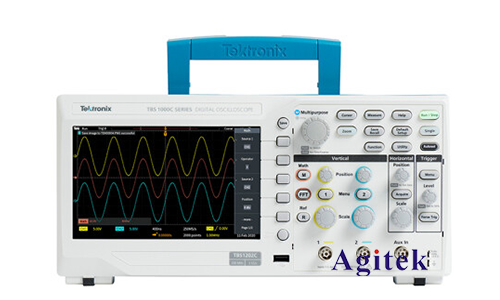

泰克示波器如何調出電壓值(圖1)

  連接電壓信號:首先,將待測電路的信號源連接到示波器的輸入通道。通常,示波器提供多個輸入通道,您可以選擇適當?shù)耐ǖ肋M行電壓測量。

  設置垂直參數:根據待測信號的幅度范圍,調整示波器的垂直增益。示波器的垂直增益控制旋鈕或按鈕通常位于示波器的面板上,您可以根據需要調整增益,以確保待測信號在屏幕上的顯示適中。

  選擇觸發模式:在示波器的觸發設置中,選擇適當?shù)挠|發模式。觸發模式有自動觸發、邊沿觸發、脈沖寬度觸發等。根據待測信號的特點,選擇合適的觸發模式,以確保信號在屏幕上穩定顯示。

  調整水平參數:根據信號的頻率和時間范圍,調整示波器的水平掃描速率和水平偏移。通過調整水平掃描速率,您可以確定示波器屏幕上時間軸的時間間隔。水平偏移允許您在屏幕上調整信號的水平位置。

  垂直測量功能:現代泰克示波器通常配備了垂直測量功能,可以直接顯示信號的幅度值。在示波器的測量菜單中,您可以找到諸如峰峰值(Vpp)、平均值(Vavg)、最大值(Vmax)、最小值(Vmin)等選項。選擇適當?shù)臏y量項,示波器將顯示出相應的電壓值。

  游標測量功能:示波器還提供了游標測量功能,用于更精確地測量信號的電壓值。您可以使用示波器面板上的游標控制按鈕將游標放置在感興趣的信號上,然后示波器將顯示游標之間的電壓差值。這樣,您可以直接讀取電壓值或進行更復雜的計算。

  自動測量功能:泰克示波器還提供了自動測量功能,可以自動識別信號的各種參數并顯示相應的測量結果。在示波器的測量菜單中,選擇自動測量選項,示波器將自動檢測信號的峰峰值、頻率、周期等參數,并將結果顯示在屏幕上。

  光標測量功能:示波器還提供了光標測量功能,允許您在屏幕上選擇兩個光標并測量它們之間的電壓差值。通過移動光標,您可以選擇感興趣的信號波形,并準確測量其電壓值。

  數據記錄功能:一些泰克示波器具有數據記錄功能,可以記錄和保存一段時間內的信號波形。通過使用數據記錄功能,您可以捕獲長時間的信號變化,并隨后查看和分析這些數據。

  設置標尺和單位:在泰克示波器上,您可以根據需要設置標尺和單位。示波器通常提供多種單位選項,如伏特(V)、毫伏特(mV)、微伏特(μV)等。通過選擇合適的單位,您可以更方便地讀取和解釋電壓值。

  參考用戶手冊:每款泰克示波器可能會有略微不同的操作步驟和功能。為了準確地調出電壓值和利用泰克示波器的各種功能,建議參考您所使用示波器的用戶手冊和操作指南。用戶手冊將提供詳細的操作說明和示例,幫助您充分利用示波器的電壓測量功能。

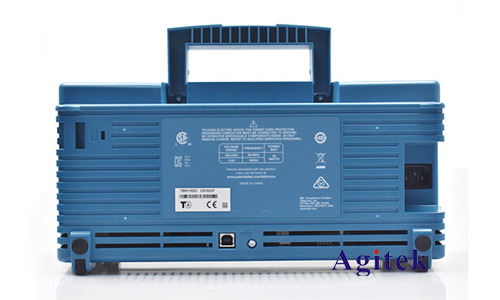

泰克示波器如何調出電壓值(圖2)

  總結起來,使用泰克示波器調出電壓值需要依次進行以下步驟:連接信號源,設置垂直和水平參數,選擇合適的觸發模式,使用垂直測量功能或游標測量功能進行電壓測量,以及根據需要設置標尺和單位。泰克示波器提供了多種功能和選項,使電壓測量變得更加準確和方便。為了獲得**結果,請參考示波器的用戶手冊以了解更多詳細信息,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
