都說泰克MDO3系是個很特殊的存在，集成了示波器邏輯分析儀和頻譜儀的功能。但是總所周知所有的示波器都有FFT功能也能實現頻譜分析，那么MDO3系得頻譜功能和其他得示波器得頻譜功能區別在呢。

首先一般得示波器頻譜分析儀功能是通過FFT傅里葉變化計算得來得，

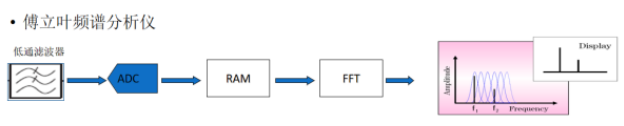

信號進入示波器后先通過低通濾波器，決定示波器測試信號得頻率，再通過ADC采樣，每秒鐘采集多少個點決定了示波器能不能采集到信號得細節，然后將采集到得點存儲到RAM里通過FFT傅里葉變化公式，將時域得信號轉化到頻域，再顯示到屏幕上。所以它測試得頻譜能力取決于示波器時域測試能力，比如信號如果小于1mV，時域測不到信號，那么頻譜也無法測到信號。

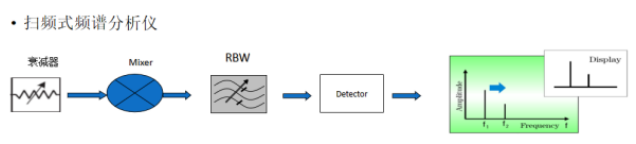

而MDO3系的頻譜分析儀是通過硬件產生得掃頻式頻譜儀，信號進入儀器 后，先通過可調衰減器讓信號幅度不至于太大，如果信號幅度很小，衰減器也可以設為0，然后進入混頻器，將測試信號和本振信號進行混頻，再通過一個帶通濾波器在整個頻率段進行掃頻，采集數據點，然后通過檢波器，讀取信號每個頻率點得峰值，顯示在屏幕上。

這個頻譜儀得底噪就可以很低，能夠測試到uV甚至nV級別得信號。

這樣3系示波器，集合了示波器和掃頻式頻譜儀得功能，小到用頻譜通道測試uV信號，大到用示波器測試幾千伏甚至幾萬伏得信號，讓測試范圍更廣，給我們提供了更大得便利。
