RIGOL普源精電mso7054怎么調出波形

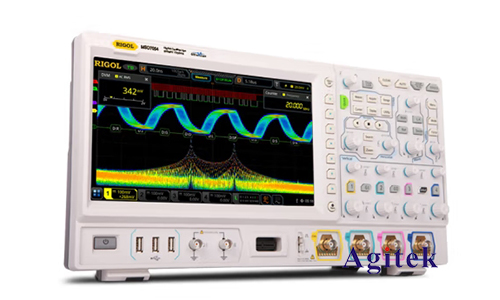

RIGOL普源精電MSO7054示波器是一款高性能的示波器,提供了多種功能和選項,以幫助工程師和電子技術人員調試和分析電路中的信號。在這篇文章中,我們將介紹如何使用MSO7054示波器調出波形,并深入了解其功能和應用。
第一步:準備工作
在使用MSO7054示波器之前,首先需要進行一些準備工作。確保你已經正確連接了示波器的探頭,并且你要測試的電路已經連接到示波器的輸入通道上。此外,確保示波器已經正確上電并處于工作狀態。
第二步:選擇通道和觸發模式
MSO7054示波器具有多個輸入通道,你可以選擇其中一個或多個通道來顯示波形。首先,按下示波器面板上的通道按鈕,選擇你感興趣的通道。接下來,選擇觸發模式,觸發模式?jīng)Q定了何時示波器會捕獲和顯示波形。你可以選擇邊沿觸發、脈沖觸發、視頻觸發等不同的觸發模式,具體的選擇取決于你的測試需求。
第三步:設置水平和垂直縮放
在顯示波形之前,你需要設置水平和垂直縮放。水平縮放決定了時間軸上的每個格點代表的時間間隔,而垂直縮放決定了每個格點代表的電壓幅度。通過旋轉示波器面板上的旋鈕,你可以調整水平和垂直縮放以適應你的波形。確保波形在示波器屏幕上能夠清晰顯示。
第四步:設置觸發參數
觸發參數非常重要,因為它們決定了何時示波器會捕獲波形。你可以設置觸發電平、觸發邊沿、觸發源等參數。觸發電平是一個關鍵參數,它告訴示波器何時開始捕獲波形。你可以通過旋鈕或數字鍵盤輸入觸發電平值。確保觸發電平設置正確,以便捕獲你感興趣的波形。
第五步:開始捕獲波形
一旦設置了通道、觸發模式、水平和垂直縮放以及觸發參數,你就可以開始捕獲波形了。按下示波器面板上的"Run/Stop"按鈕,示波器將開始捕獲波形數據。如果你選擇的是單次觸發模式,示波器將捕獲一次波形后自動停止。如果你選擇的是連續觸發模式,示波器將不斷捕獲波形數據。
第六步:分析波形
一旦捕獲了波形數據,你可以開始分析波形。MSO7054示波器提供了多種工具和功能,用于測量信號頻率、幅度、占空比等參數。你還可以使用光標功能來精確測量波形上的特定點。示波器還可以進行波形數學運算,如加法、減法、乘法和除法,以幫助你分析信號。
第七步:顯示和存儲波形
MSO7054示波器具有高分辨率的屏幕,可以清晰顯示波形。你可以使用示波器面板上的控件來放大、平移和調整波形的顯示,以便更詳細地查看信號。此外,示波器還提供了存儲波形數據的選項,你可以將波形數據保存到示波器內部存儲器或外部存儲設備上,以便日后分析或分享。
RIGOL普源精電MSO7054示波器是一款功能強大的工具,用于調試和分析電路中的信號。通過正確設置通道、觸發模式、水平和垂直縮放、觸發參數,以及使用分析工具,你可以輕松地捕獲、顯示和分析波形數據。無論是在電子設計、故障排除還是信號分析方面,MSO7054示波器都能為工程師提供極大的幫助,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
