對于剛開始接觸萬用表的小伙伴，今天有意思的干貨來了

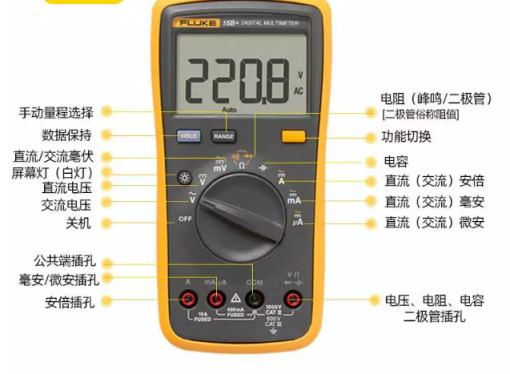

　　手持萬用表使用口訣來了

　　測量先看擋，不看不測量

　　（每次拿起表筆準備測量時，務必再核對一下測量類別及量程選擇開關是否撥對位置。為了安全,必須養成這種習慣。）

　　測量不撥擋，測完換空擋

　?。y(cè)量中不能任意波動選擇旋鈕，特別是測高壓(如220V)或大電流(如0.5A)時，以免產生電弧，燒壞轉換開關觸點。測量完畢，應將量程選擇開關撥到“”位置）

　　表盤應水平，讀數要對正

　?。ㄊ褂弥羔樖饺f(wàn)用表應水平旋轉，讀數時視線應正對著表針。）

　　量程要合適，針偏過大半（讀數在中間）

　　（選擇量程，若事先無法估計被測量大小，應盡量選較大的量程。對于指針式萬用表，根據偏轉角大小，逐步換到較小的量程，直到指針偏轉到滿刻度的2/3左右為止。

　　數字萬用表的話保證讀數在測試量程范圍內，不超過量程即可）

　　測R不帶電，測C先放電

　?。▏?yán)禁在被測電路帶電的情況下測電阻R。檢查電器設備上的大容量電容器C時，應先將電容器短路放電后再測量。）

　　測R先調零，換擋需調零

　?。y(cè)量電阻時，應先將轉換開關旋到電阻擋，把兩表筆短接，旋“Q”調零電位器，使指針指零歐后再測量。每次更換電阻擋時，都應重新調整歐姆零點）

　　黑負要記清，表內黑接“+”

　?。t表筆為正極，黑表筆為負極，但電阻擋上黑表筆接內部電池的正極。）

　　測I應串聯，測U要并聯

　　（測量電流I時，應將萬用表串接在被測電路中測量電壓U時，應將萬用表并聯在被測電路的兩端，尤其使用數字式手持萬用表在測試電阻電壓時是一種表筆接線方式，測試電流要更換表筆接口）

　　極性不接反，單手成習慣

　?。y(cè)量電流和電壓時應特別注意紅、黑表筆的極性不能接反，并且一定要養成單手操作的習慣以確保安全。）

　　學會了萬用表的使用，我們來進行下實際操作來熟悉萬用表，進階操作

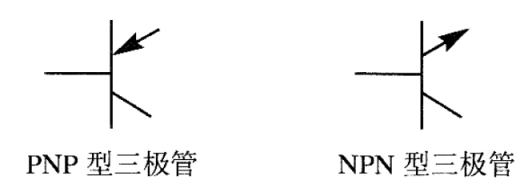

　　對于三極管來說B代表基極,c代表集電極,E代表發射極.

　　基極的判定

　　將數字表的一支表筆接在晶體三極管的假定基極上,另一只表筆分別接觸另外兩個電極,如果兩次測量在液晶屏上有電壓示數顯示,則說明晶體三極管的兩個PN結處于正向?qū)?此時假定的基極即為晶體三極管的基極,另外兩電極分別為集電極和發射極；如果只有一次電壓顯示或一次都沒有顯示,則應從重新假定基極再次測量,直到測出基極為止.

　　三極管類型、材料的判定

　　基極確定后,紅筆接基極的為NPN型三極管,黑筆接基極的為PNP型三極管；PN結正向?qū)〞r(shí)的結壓降在0.1V-0.3V的為鍺材料三極管,結壓降在0.5V-0.7V的為硅材料三極管.

　　集電極和發射極的判定

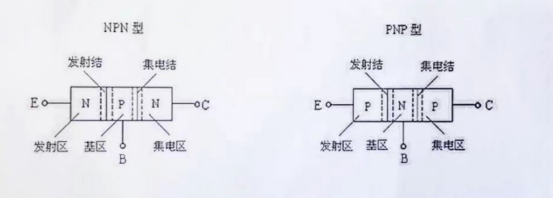

　　用二極管擋進行測量,由于晶體三極管的發射區摻雜濃度高于集電區,所以在給發射結和集電結施加正向電壓時PN壓降不一樣大,其中發射結的結壓降略高于集電結的結壓降,由此判定發射極和集電極.
