同惠lcr電橋測電容原理
電容是電路中重要的電子元件之一,用于存儲電荷和能量。為了測量電容的數值,人們開發了各種不同的測量方法,其中之一是使用同惠LCR電橋。本文將介紹同惠LCR電橋測量電容的原理和工作過程。

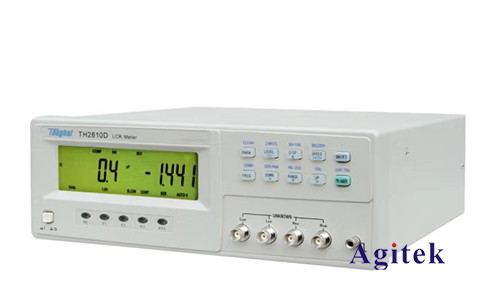

同惠LCR電橋是一種經典的電路測量工具,用于測量電感(L)、電阻(R)和電容(C)。在這篇文章中,我們將主要關注它用于測量電容的原理。同惠LCR電橋的原理基于維也納電橋,這是一種廣泛用于電路測量的電橋。
電橋測量原理基本上是基于“電橋平衡”的思想。電橋平衡是指在電橋電路中,當兩個比率相等時,電流為零,電壓為零,電橋電路中的電流和電壓均為零。電橋電路通常包含四個電阻或復阻抗元件,分別稱為R1、R2、C、L。電橋電路中還有一個激勵信號源,通常是一個交流電源。
電容的測量是通過比較電容與其他元件的相對阻抗來實現的。當電容與電感并聯時,它們的阻抗比例將在特定頻率下等于1。電橋電路通過調整R1、R2、C和L的值,使電橋平衡,從而確定電容的值。以下是同惠LCR電橋測量電容的基本原理:
1.建立電橋電路:首先,建立同惠LCR電橋電路,包括一個激勵信號源,四個電阻或復阻抗元件,以及一個檢測電路。
2.調整電橋元件:開始時,電橋電路不平衡,因?yàn)殡娙莸闹滴粗?。通過調整R1、R2、C和L的值,使電橋盡可能接近平衡狀態。這通常需要一些試驗和調整,直到電橋電路中的電流和電壓都接近零。
3.檢測電橋平衡:一旦電橋電路接近平衡,檢測電路將檢測電流和電壓的值。如果電橋電路平衡,那么電流和電壓將為零。
4.計算電容值:通過記錄R1、R2、C和L的值以及激勵信號頻率,可以使用以下公式來計算電容的值:
C=(R1/R2)*(1/(2*π*f*L))
其中,C是電容值,R1和R2是電橋電路中的電阻值,f是激勵信號的頻率,L是電感值。
同惠LCR電橋是一種精確測量電容的工具,因?yàn)樗梢酝ㄟ^(guò)電橋平衡方法來消除許多測量誤差。此外,它還可以用于測量電感和電阻,使其成為一種多功能的電路測量工具。
總結一下,同惠LCR電橋是一種用于測量電容的重要工具,其原理基于電橋平衡。通過調整電橋電路中的元件值,可以精確地測量電容值。這種測量方法非常有用,因?yàn)樗梢詭椭こ處熀涂茖W(xué)家確定電容在電路中的性能,從而更好地設計和優化電子設備,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
