示波器響應方式對信號采集保真度的影響

發布日期:2023-11-28 09:27:09         瀏覽數:

  信號保真度是評價數字示波器性能最主要的衡量標準,而采用合適的輸入脈沖響應方式則是示波器高保真還原信號真實面目的非常重要的環節。信號保真度定義為顯示在示波器屏幕上的波形與被測波形間的擬合程度,而脈沖響應方式表征示波器系統采用何種方式對輸入激勵不同頻率成份的幅度和相位進行最優化處理,不同的示波器響應方式會生成不同特征的被測階躍脈沖波形。

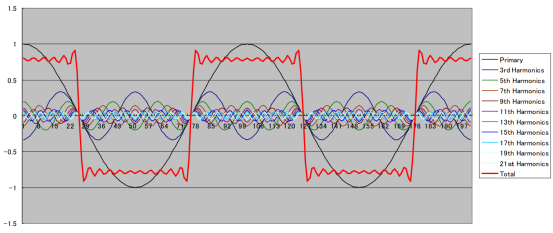

  脈沖響應:一個“完美”的方波脈沖包含了無數階奇次正弦諧波分量的幅度。因此,我們可以認為測量系統采集脈沖信號的過程,也就是先采集其各個正弦諧波然后再合成脈沖的過程?,F(xiàn)在測試測量設備包括數字示波器的前端輸入帶寬和模/數轉換電路的帶寬都是有限的,也就決定了能采集到的諧波分量頻率是有限的。

示波器響應方式對信號采集保真度的影響(圖1)

  由于示波器前端模擬部件呈現出低通濾波特性,對輸入信號的不同頻率成份的通過能力不一致,高頻分量的幅度衰減率要大于低頻分量衰減率,因此幅頻響應曲線不是線性變換,而是呈滾降(RollOff)趨勢,尤其對高于示波器-3dB帶寬的頻譜成份更是表現出急劇滾降特征。根據幅度響應曲線的不同滾降方式,目前業內主流高性能示波器主要提供兩種響應類型,分別是平坦化響應(Flat Response)和貝塞爾響應(Bessel Response)。

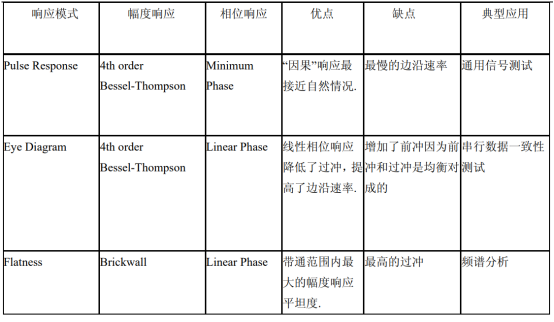

  這三種響應優化類型不存在哪個更好的問題,而是分別適應了不同信號的測試應用需求。下表總結了三種響應優化模式的不同特點和適用領域。

示波器響應方式對信號采集保真度的影響(圖2)
