矢量網絡分析儀可以測哪些參數

發布日期:2024-01-17 11:46:35         瀏覽數:

  矢量網絡分析儀(Vector Network Analyzer,簡稱VNA)是一種高精度、高性能的電子測試儀器,廣泛應用于射頻(RF)和微波領域。它通過測量電信號在設備或系統中的傳輸和反射特性,幫助工程師深入了解電路和系統的性能,優化設計,提高系統性能。下面將詳細介紹矢量網絡分析儀可以測量的一些重要參數。

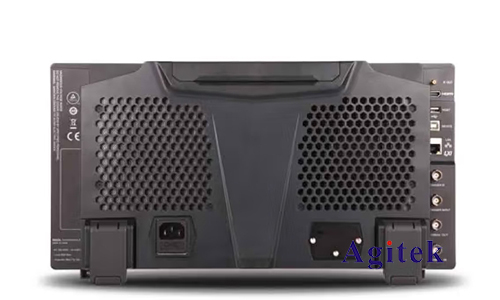

矢量網絡分析儀可以測哪些參數(圖1)

  1.幅頻特性(Magnitude-Frequency Response):

  矢量網絡分析儀能夠測量信號在不同頻率下的幅度響應。這對于分析電路的頻率響應以及檢測系統中的放大或衰減特性非常關鍵。通過繪制幅頻特性圖,工程師可以識別并解決頻率響應中的問題,確保系統在所需頻率范圍內穩定工作。

  2.相頻特性(Phase-Frequency Response):

  除了幅度響應外,矢量網絡分析儀還可以測量信號在不同頻率下的相位響應。相位信息對于時域分析和系統穩定性至關重要。通過觀察相頻特性,工程師能夠準確地評估信號在系統中的傳播時間,從而更好地了解系統的性能。

  3.反射損耗(Return Loss):

  矢量網絡分析儀用于測量信號在系統中的反射損耗,即從系統中反射回來的信號相對于輸入信號的損耗。反射損耗是衡量系統性能和信號匹配度的重要指標,低反射損耗通常意味著更好的匹配和性能。

  4.駐波比(Voltage Standing Wave Ratio,VSWR):

  VSWR是反映系統中信號匹配程度的指標,它是輸入和輸出信號的駐波比值。矢量網絡分析儀通過測量信號的幅度反射系數來計算VSWR,從而幫助工程師評估系統中的匹配質量。低VSWR通常是設計優秀系統的指標之一。

  5.傳輸損耗(Insertion Loss):

  傳輸損耗是信號通過系統時的損耗,包括傳輸線、連接器和其他組件的損耗。矢量網絡分析儀可測量信號通過系統時的實際損耗,有助于工程師評估系統的整體性能,進行有效的優化。

  6.相位噪聲(Phase Noise):

  在頻率合成器和振蕩器設計中,相位噪聲是一個關鍵的參數。矢量網絡分析儀可以測量信號的相位噪聲,幫助工程師優化時鐘和頻率源,確保系統的性能和穩定性。

  7.群時延(Group Delay):

  群時延是信號通過系統時引起的時延,矢量網絡分析儀可以測量不同頻率下的群時延。在一些應用中,如雷達和通信系統,精確的群時延控制至關重要。

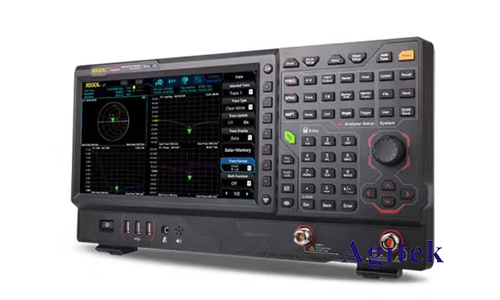

矢量網絡分析儀可以測哪些參數(圖2)

  總的來說,矢量網絡分析儀在電子工程領域中具有廣泛的應用,通過測量上述參數,工程師能夠深入了解電路和系統的性能,從而進行有效的設計和優化。這些測量數據對于確保無線通信、雷達、衛星通信等系統的高性能至關重要,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
