如何用示波器測量信號頻率
示波器是電子工程領域中常用的儀器,用于觀察、分析和測量電信號的波形特性。在實際工作中,我們經常需要準確測量信號的頻率,以確保電路和系統的正常運行。本文將介紹如何使用示波器測量信號頻率的方法與步驟,幫助讀者更好地掌握這一重要技能。
一、準備工作:
在進行頻率測量之前,首先需要準備好以下工作:

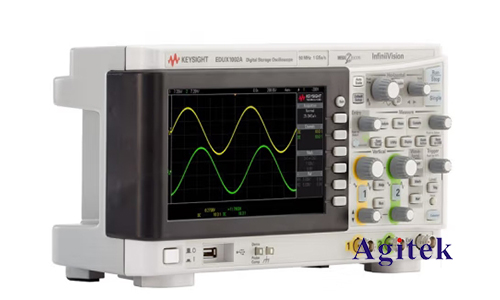

1.示波器:確保示波器正常工作,連接好電源和信號源。
2.信號源:提供待測信號,可以是任何周期性變化的電信號,如正弦波、方波或三角波。
3.探頭:選擇合適的探頭,通常示波器會配備多種頻率范圍的探頭,選擇適合待測信號頻率的探頭。
二、設置示波器參數:
在進行頻率測量前,需要正確設置示波器的參數,以確保測量結果的準確性。
1.時間基準設置:選擇適當?shù)臅r(shí)間基準,確保能夠清晰地觀察到待測信號的波形。較高頻率的信號可能需要縮小時間基準。
2.電壓尺度設置:調整垂直尺度,使得待測信號的波形能夠完整顯示在示波器屏幕上,避免波形被截?cái)嗷虺銎聊弧?/span>
3.觸發設置:設置適當?shù)挠|發方式和觸發電平,確保示波器能夠穩定地觸發待測信號,使波形保持穩定顯示。
三、測量頻率的方法:
一般來說,示波器提供了兩種主要的方法來測量信號的頻率:時間測量法和周期測量法。
1.時間測量法:
-選擇一個完整的周期,使用示波器的時間測量功能測量該周期的時間長度。
-頻率等于1除以周期時間(T),即f=1/T。
2.周期測量法:
-使用示波器的周期測量功能,直接測量信號的周期長度。
-頻率等于1除以周期,即f=1/T。
注意:在測量中,要考慮信號的穩定性和準確性??梢酝ㄟ^(guò)調整示波器參數、增加觸發條件等方式來獲得更準確的測量結果。
四、實際應用與注意事項:
1.多次測量取平均:為了提高測量的準確性,可以進行多次測量并取平均值,減小誤差。
2.注意信號的穩定性:確保待測信號的穩定性,避免因信號波動引起的測量誤差。
3.選擇合適的觸發條件:通過調整觸發條件,使得信號在示波器屏幕上穩定顯示,有利于準確測量。
4.熟練掌握示波器操作:熟練使用示波器的各種功能,能夠更高效地完成信號頻率的測量工作。
使用示波器測量信號頻率是電子工程領域中常見的任務,通過正確設置示波器參數和選擇合適的測量方法,可以準確、穩定地獲取信號的頻率信息。在實際工程應用中,這項技能對于確保電路和系統的正常運行至關重要。希望通過本文的介紹,讀者能夠更加熟練地運用示波器進行頻率測量,提高工作效率,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
