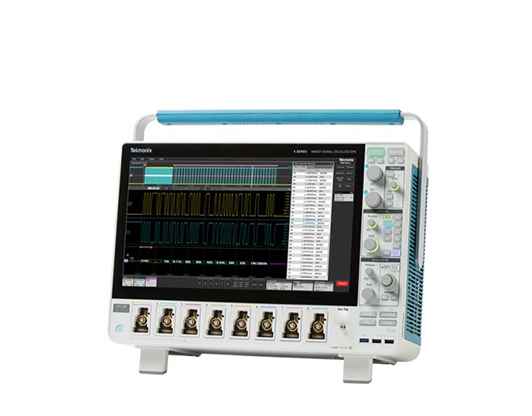

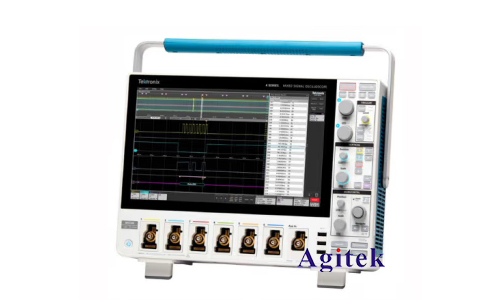

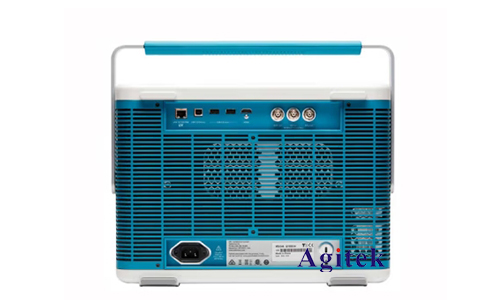

泰克MSO54B混合信號示波器是一款功能強大的設備，用于捕獲和分析電路中的模擬和數字信號。要正確設置示波器以測量電流，需要考慮一些關鍵因素，包括信號類型、測量環境和所需的精度。以下是針對泰克MSO54B混合信號示波器設置電流測量的一般步驟，可幫助您進行有效的測量和分析。

　　1.確定電流測量范圍：

　　在進行電流測量之前，需要確定您要測量的電流范圍。根據您的應用和電路特性，選擇適當?shù)碾娏髁砍獭４_保所選范圍不會超過示波器的額定輸入范圍，以防止損壞設備。

　　2.選擇合適的探頭：

　　為了測量電流，您需要使用適當?shù)碾娏魈筋^。泰克MSO54B混合信號示波器通常配備了標準的電壓探頭，但您可能需要單獨購買電流探頭。確保所選探頭的額定電流范圍符合您的測量需求，并且具有足夠的帶寬以捕獲所需的信號頻率成分。

　　3.連接電流探頭：

　　將電流探頭正確連接到電路中以進行測量。根據探頭的設計，可能需要在電路中插入一定的負載或者進行其他特定的連接。確保連接穩固，并避免任何潛在的短路或斷路。

　　4.調整示波器設置：

　　在示波器上選擇適當?shù)臏y量通道，并確保將其配置為電流測量模式。根據所選探頭和電路特性，可能需要調整示波器的觸發級別、增益和時間基準等設置以獲得清晰的測量結果。

　　5.校準和校驗測量：

　　在進行正式測量之前，進行校準和校驗以確保示波器的準確性和可靠性。使用已知的電流源進行校準，并驗證示波器的測量結果與預期一致。

　　6.數據分析和解釋：

　　完成測量后，使用泰克MSO54B混合信號示波器提供的分析工具對數據進行分析和解釋。利用示波器的捕獲和存儲功能，以及內置的信號處理和波形分析工具，深入理解電路中的電流行為并提取有用的信息。

　　7.文件記錄和報告：

　　最后，將測量結果記錄在文件中，并生成詳細的報告以供日后參考。包括所用設置、測量條件、發現的問題或趨勢以及任何建議的改進措施。

　　通過遵循以上步驟，您可以有效地設置泰克MSO54B混合信號示波器以測量電流，并獲取準確可靠的測量結果。這將有助于您深入了解電路的性能，并支持您在設計、調試和維護過程中做出明智的決策，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
