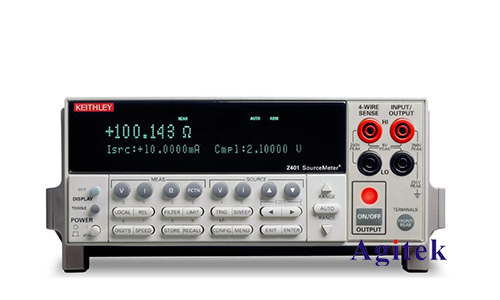

吉時利2400源表測試晶體管方法
在電子學領域,吉時利2400源表是一種常用的測試儀器,用于測量和分析電子器件的性能。其中,測試晶體管是其常見的應用之一。本文將介紹使用吉時利2400源表測試晶體管的方法。
一、準備工作
在進行測試之前,首先需要準備好以下工作:
1.吉時利2400源表:確保儀器處于正常工作狀態,并連接好電源和信號線。
2.待測試的晶體管:選擇合適的晶體管進行測試,確保其引腳清晰并正確連接。
3.連接線:準備好適配于晶體管引腳的連接線,保證連接穩定可靠。
二、連接配置
將待測試的晶體管正確連接至吉時利2400源表。一般來說,晶體管的三個引腳分別是基極、集電極和發射極。根據晶體管的型號和引腳標識,將其連接至源表的相應端口。通常,基極連接至源表的電流源端口,集電極連接至電壓源端口,發射極連接至地端口。
三、測試參數設置
在源表上設置適當?shù)臏y(cè)試參數,以確保對晶體管進行準確的測試。常見的測試參數包括電流范圍、電壓范圍、采樣速率等。根據晶體管的規格和性能要求,設置合適的參數值。
四、進行測試
設置好參數后,開始進行測試。通過源表發送電流和電壓信號至晶體管,記錄晶體管的響應數據??梢酝ㄟ^(guò)源表上的顯示屏或連接的計算機軟件實時監測和記錄數據。
五、數據分析
獲取測試數據后,進行數據分析以評估晶體管的性能。常見的分析包括輸出特性曲線、輸入輸出特性曲線、增益、截止頻率等。通過對數據的分析,可以全面了解晶體管的工作特性,并評估其是否符合要求。
根據測試結果,得出對晶體管性能的評估和結論。如果晶體管符合預期要求,則可以將其用于相應的電子設備中。如果存在問題,則需要進一步分析和調試,直至問題解決。
通過以上步驟,可以使用吉時利2400源表對晶體管進行有效的測試,并獲取準確的性能數據,為電子器件的設計和應用提供重要參考,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
