是德MSOX3052T示波器測電壓的使用方法

發布日期:2024-03-22 15:47:48         瀏覽數:

  是德MSOX3052T示波器是一款功能強大的測量儀器,廣泛應用于電子工程、通信、汽車和航空航天等領域。它具有高精度、高分辨率和豐富的測量功能,其中電壓測量是其核心功能之一。本文將詳細介紹MSOX3052T示波器電壓測量的使用指南,幫助用戶掌握其使用方法,準確測量電壓信號。

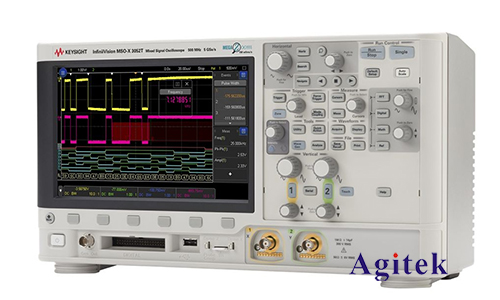

是德MSOX3052T示波器測電壓的使用方法(圖1)

  通道設置

  在進行電壓測量之前,需要正確設置示波器的通道。MSOX3052T示波器具有四個模擬通道,每個通道都可以獨立設置。

  1.探頭衰減:首先,選擇合適的探頭并連接到要測量的信號。探頭衰減會影響測量結果,因此需要根據探頭的衰減系數設置示波器的垂直靈敏度。例如,使用10:1探頭時,需要將垂直靈敏度設置為實際電壓的十分之一。

  2.垂直靈敏度:根據被測信號的幅度,設置合適的垂直靈敏度。靈敏度太高會導致信號過大,超出示波器的測量范圍;靈敏度太低則會導致信號過小,無法準確測量。

  3.垂直位置:調整垂直位置,使信號位于示波器屏幕的中間位置,便于觀察和測量。

  觸發設置

  觸發功能可以穩定波形,便于測量。MSOX3052T示波器提供了多種觸發模式,用戶可以根據被測信號的特性選擇合適的觸發模式。

  1.觸發模式:選擇合適的觸發模式,例如邊沿觸發、脈沖觸發或視頻觸發等。

  2.觸發電平:設置觸發電平,使示波器在信號達到該電平時觸發。

  3.觸發斜率:選擇觸發斜率,例如上升沿觸發或下降沿觸發。

  測量設置

  完成通道和觸發設置后,就可以進行電壓測量了。MSOX3052T示波器提供了多種測量功能,包括幅度測量、周期測量、頻率測量和相位測量等。

  1.幅度測量:使用示波器的光標功能或測量菜單,測量信號的峰峰值、峰值或均方根值。

  2.周期測量:測量信號的周期,即兩個相鄰上升沿或下降沿之間的間隔時間。

  3.頻率測量:測量信號的頻率,即單位時間內的周期數。

  4.相位測量:測量兩個信號之間的相位差,即兩個信號的峰值或零點之間的時延。

  其他功能

  除了基本的電壓測量功能之外,MSOX3052T示波器還提供了其他一些有用的功能,可以增強測量體驗。

  1.波形記錄:示波器可以記錄波形數據,便于后續分析和比較。

  2.波形數學:示波器可以對波形進行數學運算,例如加減、乘除和積分等。

  3.FFT分析:示波器可以對波形進行傅里葉變換,分析信號的頻譜成分。

  注意事項

  在使用MSOX3052T示波器進行電壓測量時,需要注意以下事項:

  1.探頭接地:確保探頭正確接地,以避免測量誤差。

  2.信號幅度:被測信號的幅度不得超過示波器的最大輸入范圍。

  3.頻率范圍:示波器的帶寬限制了其可以準確測量的信號頻率范圍。

  4.噪聲干擾:盡量減少外部噪聲干擾,以獲得更準確的測量結果。

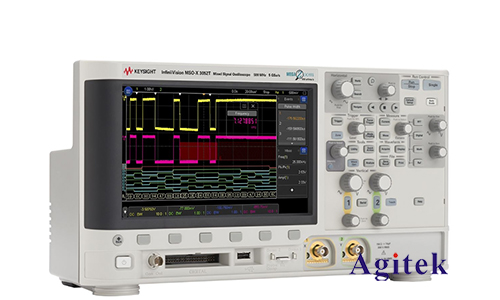

是德MSOX3052T示波器測電壓的使用方法(圖2)

  是德MSOX3052T示波器是一款功能強大的電壓測量儀器。通過正確設置通道、觸發和測量參數,用戶可以準確測量各種電壓信號。此外,示波器還提供了豐富的附加功能,可以增強測量體驗和分析能力。掌握MSOX3052T示波器電壓測量的使用指南,可以幫助用戶高效、準確地完成電子測量任務,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
