吉時利dmm7510萬用表波形分析

發布日期:2024-03-22 15:53:47         瀏覽數:

  吉時利DMM7510萬用表是一款功能強大的測量儀器,不僅可以進行基本電氣測量,還具備波形分析功能。波形分析功能使DMM7510能夠顯示和分析電壓或電流信號的時間變化,這對于故障排除、信號表征和電子系統設計至關重要。本文將深入探討DMM7510的波形分析功能,包括其特點、操作和應用。

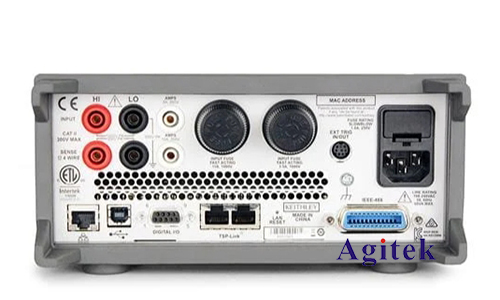

吉時利dmm7510萬用表波形分析(圖1)

  波形分析功能特點

  DMM7510的波形分析功能具有以下特點:

  高采樣率和分辨率:高達50 MS/s的采樣率和12位分辨率,確保準確捕獲和顯示快速變化的信號。

  寬帶寬:高達100 MHz的帶寬,使DMM7510能夠分析高頻信號。

  多種觸發模式:邊緣觸發、脈沖寬度觸發和視頻觸發,提供靈活的信號捕獲。

  自動設置:自動設置功能可根據輸入信號自動調整采樣率、時間基準和觸發電平,簡化操作。

  波形存儲和回放:可存儲和回放多達100個波形,方便比較和分析。

  操作指南

  要使用DMM7510的波形分析功能,請按照以下步驟操作:

  1.連接信號:將要分析的信號連接到DMM7510的“CH1”或“CH2”輸入端子上。

  2.選擇波形分析模式:按“功能”鍵選擇“波形分析”模式。

  3.設置觸發條件:按“觸發”鍵設置觸發模式、電平和斜率。

  4.調整采樣率和時間基準:按“采樣”鍵和“時間”鍵調整采樣率和時間基準以優化信號顯示。

  5.捕獲波形:按“啟動/停止”鍵捕獲波形。

  6.分析波形:使用光標和測量工具分析波形的幅度、頻率、相位和其他參數。

  應用

  DMM7510的波形分析功能在以下應用中非常有用:

  故障排除:識別和定位電路中的故障,例如短路、開路或噪聲問題。

  信號表征:分析信號的形狀、幅度和頻率,以確定其特性和質量。

  電子系統設計:驗證電路設計,檢查信號完整性和優化系統性能。

  教育和研究:演示波形分析原理,并用于研究電子信號的行為。

  案例研究

  以下是一個使用DMM7510波形分析功能進行故障排除的案例研究:

  問題:一臺設備的顯示屏閃爍。

  步驟:

  1.將DMM7510連接到顯示屏的電源線上。

  2.選擇波形分析模式并設置觸發條件。

  3.捕獲波形并分析其形狀。

  4.發現波形中存在尖峰,表明電源線存在噪聲。

  解決方案:

  通過使用DMM7510的波形分析功能,工程師能夠識別電源線中的噪聲問題。隨后,他們更換了電源線,問題得到解決。

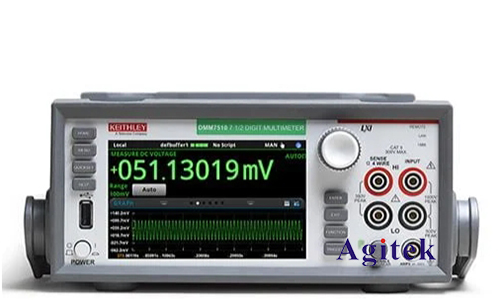

吉時利dmm7510萬用表波形分析(圖2)

  吉時利DMM7510萬用表的波形分析功能是一款功能強大的工具,可用于分析電壓或電流信號的時間變化。其高采樣率、寬帶寬和多種觸發模式使其適用于廣泛的應用,包括故障排除、信號表征和電子系統設計。通過理解DMM7510的波形分析功能并熟練操作,工程師和技術人員可以有效地解決問題、表征信號并優化電子系統性能,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
