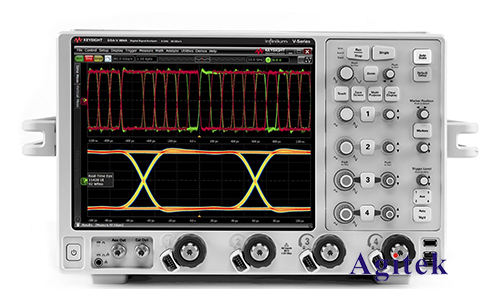

是德DSAV084A示波器測試紋波方法
紋波是電子系統中常見的噪聲類型,它會影響系統的性能和穩定性。測量紋波對于診斷和解決系統問題至關重要。是德科技DSAV084A示波器是一款高性能示波器,它提供了多種測量紋波的方法。本文將詳細介紹使用DSAV084A示波器測量紋波的步驟和技術。
測量紋波的步驟
1.連接示波器
將示波器的探頭連接到待測信號上。確保探頭連接牢固,接觸良好。
2.設置示波器
設置示波器的垂直刻度和時間刻度,以便清晰地顯示待測信號。調整觸發電平和斜率,以穩定信號顯示。
3.啟用紋波測量
在示波器的測量菜單中,選擇“紋波”測量。示波器將自動計算并顯示待測信號的紋波值。
4.設置測量參數
根據需要,可以設置以下測量參數:
紋波類型:可以選擇峰峰值紋波、均方根紋波或平均紋波。
測量范圍:指定要測量的紋波頻率范圍。
濾波器:可以應用濾波器以濾除不必要的噪聲。
5.讀取測量結果
示波器將顯示紋波的測量結果。測量結果通常以毫伏(mV)或百分比(%)表示。
測量紋波的技術
1.使用峰峰值紋波測量
峰峰值紋波測量是紋波測量中最常用的方法。它測量信號中最高點和最低點之間的差值。峰峰值紋波測量可以提供紋波幅度的總體估計。
2.使用均方根紋波測量
均方根紋波測量是另一種常用的方法。它測量信號中所有紋波分量的均方根值。均方根紋波測量可以提供紋波功率的估計值。
3.使用平均紋波測量
平均紋波測量計算信號中所有紋波分量的平均值。平均紋波測量可以提供紋波幅度的平均估計值。
4.使用濾波器
濾波器可以用來濾除不必要的噪聲,從而提高紋波測量的準確性。DSAV084A示波器提供了多種濾波器類型,包括低通濾波器、高通濾波器和帶通濾波器。
5.使用觸發
觸發可以用來穩定信號顯示,從而提高紋波測量的精度。DSAV084A示波器提供了多種觸發模式,包括邊沿觸發、脈沖觸發和視頻觸發。
使用是德科技DSAV084A示波器測量紋波是一個簡單而準確的過程。通過遵循本文中概述的步驟和技術,可以可靠地測量紋波幅度和頻率。紋波測量對于診斷和解決電子系統中的問題至關重要,它可以幫助工程師確保系統的性能和穩定性,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
