泰克信號發生器AFG31021如何掃頻

發布日期:2024-04-15 15:06:22         瀏覽數:

  掃頻是信號發生器的一項重要功能,它允許用戶在指定頻率范圍內連續變化輸出信號的頻率。泰克AFG3102信號發生器配備了先進的掃頻功能,可以輕松實現各種掃頻應用。本文將詳細介紹泰克AFG3102信號發生器的掃頻操作步驟,包括設置掃頻參數、啟動掃頻以及監控掃頻過程。

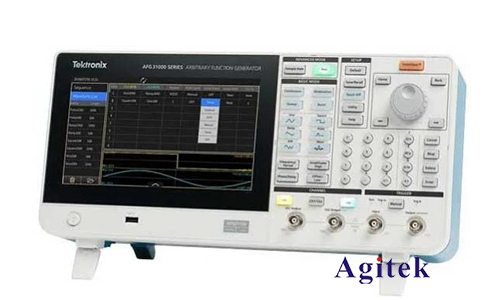

泰克信號發生器AFG31021如何掃頻(圖1)

  設置掃頻參數

  1.選擇掃頻模式:按“Sweep”按鈕選擇掃頻模式。AFG3102提供兩種掃頻模式:線性掃頻和對數掃頻。線性掃頻以恒定的速率改變頻率,而對數掃頻以十倍頻程的速率改變頻率。

  2.設置起始頻率和終止頻率:使用旋鈕或數字鍵盤設置掃頻的起始頻率和終止頻率。起始頻率是掃頻的最低頻率,而終止頻率是掃頻的最高頻率。

  3.設置掃頻時間:使用旋鈕或數字鍵盤設置掃頻時間。掃頻時間是指完成一次完整掃頻所需的時間。

  4.設置觸發源:選擇觸發源以啟動掃頻。AFG3102提供多種觸發源,包括內部觸發、外部觸發和手動觸發。

  5.設置觸發電平:如果使用外部觸發,則需要設置觸發電平以確定觸發掃頻所需的外部信號的幅度。

  6.設置觸發延遲:觸發延遲是指在觸發事件發生后開始掃頻之前的時間。這對于確保掃頻在觸發事件發生后立即開始非常有用。

  啟動掃頻

  1.按“Run”按鈕:按“Run”按鈕啟動掃頻。掃頻將按照設置的參數進行。

  2.監控掃頻過程:掃頻過程中,頻率和幅度信息將顯示在LCD屏幕上。用戶可以監控這些信息以確保掃頻按照預期進行。

  其他掃頻功能

  除了基本掃頻操作外,AFG3102還提供了其他掃頻功能,包括:

  掃頻方向:用戶可以選擇掃頻的方向,即從起始頻率到終止頻率或從終止頻率到起始頻率。

  掃頻重復:用戶可以設置掃頻的重復次數,從一次到連續重復。

  掃頻輸出:掃頻輸出可以是正弦波、方波或三角波。

  掃頻調制:AFG3102允許用戶使用AM、FM或PM調制掃頻輸出。

  應用

  泰克AFG3102信號發生器的掃頻功能在各種應用中非常有用,包括:

  頻譜分析:通過掃頻可以分析設備的頻譜響應。

  諧振測試:掃頻可以用于確定諧振頻率和帶寬。

  濾波器設計:掃頻可以幫助設計和驗證濾波器的性能。

  天線測試:掃頻可以用于測試天線的增益和駐波比。

  教育和研究:掃頻是演示和研究頻率相關現象的寶貴工具。

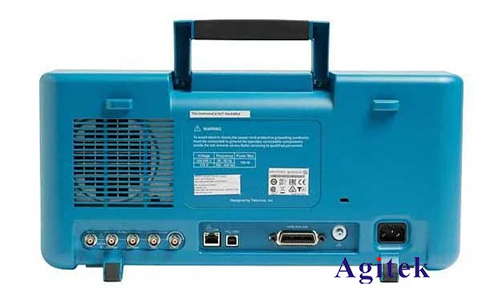

泰克信號發生器AFG31021如何掃頻(圖2)

  泰克AFG3102信號發生器的掃頻功能是一款功能強大且易于使用的工具,可用于各種掃頻應用。通過遵循本文中概述的步驟,用戶可以輕松設置、啟動和監控掃頻過程,從而獲得準確且可靠的結果,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
