羅德與施瓦茨示波器rtm3004抓取軟啟動波形

發布日期:2024-04-16 11:35:21         瀏覽數:

  在電子系統設計中,軟啟動是一種至關重要的技術,用于控制設備在通電時的啟動過程。通過逐漸增加電源電壓或電流,軟啟動可以防止過大的浪涌電流和電壓,從而保護敏感組件并延長系統壽命。為了驗證和優化軟啟動電路,需要使用示波器來捕獲和分析相關波形。羅德與施瓦茨RTM3004示波器憑借其出色的性能和豐富的功能,非常適合這項任務。

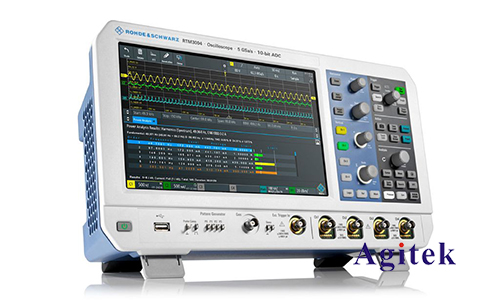

羅德與施瓦茨示波器rtm3004抓取軟啟動波形(圖1)

  RTM3004示波器的特點

  RTM3004示波器是一款高性能數字示波器,具有以下特點:

  4個模擬通道,帶寬最高可達500 MHz

  采樣率高達5 GSa/s

  10.1英寸高清電容式觸摸屏

  直觀的圖形用戶界面

  豐富的觸發和測量功能

  軟啟動波形捕獲

  要使用RTM3004示波器捕獲軟啟動波形,需要執行以下步驟:

  1.連接示波器:將示波器的探頭連接到被測電路的電源電壓或電流測量點。

  2.設置觸發:配置示波器的觸發條件,以捕獲軟啟動過程的開始或結束。例如,可以使用邊緣觸發,當電源電壓或電流達到特定閾值時觸發。

  3.調整時基:設置示波器的時基,以確保捕獲的波形具有足夠的細節。對于軟啟動過程,通常需要使用較長的時基設置,例如10 ms/div或更長。

  4.捕獲波形:按下示波器的“運行”按鈕開始捕獲波形。

  波形分析

  捕獲軟啟動波形后,可以使用RTM3004示波器的測量功能進行分析。這些功能包括:

  電壓和電流測量:測量電源電壓或電流的幅度、峰值、均值和紋波。

  時間測量:測量軟啟動過程的上升時間、下降時間和持續時間。

  FFT分析:對波形進行傅里葉變換,以分析其頻譜成分。

  優化軟啟動電路

  通過分析軟啟動波形,可以識別和優化軟啟動電路的性能。例如:

  減少浪涌電流:如果捕獲的波形顯示過大的浪涌電流,則可以調整軟啟動電阻或電容的值以降低浪涌電流。

  縮短上升時間:如果上升時間太長,則可以調整軟啟動電路的反饋環路以縮短上升時間。

  消除振蕩:如果捕獲的波形顯示振蕩,則可以調整軟啟動電路的阻尼器以消除振蕩。

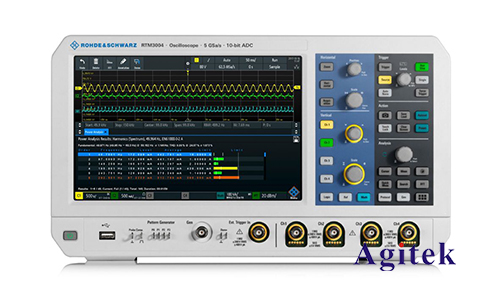

羅德與施瓦茨示波器rtm3004抓取軟啟動波形(圖2)

  羅德與施瓦茨RTM3004示波器是一款功能強大的工具,非常適合捕獲和分析軟啟動波形。通過其出色的性能和豐富的功能,RTM3004示波器可以幫助工程師驗證和優化軟啟動電路,從而提高電子系統的可靠性和性能,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
