是德UXR0134B示波器測試紋波方法

發布日期:2024-04-17 16:58:58         瀏覽數:

  紋波測試是電子設備調試和故障排除的重要環節,它可以幫助我們了解電源的穩定性和噪聲水平。是德UXR0134B示波器是一款功能強大的數字示波器,可以用于測試各種電子設備的紋波。本文將介紹使用UXR0134B示波器測試紋波的步驟和方法。

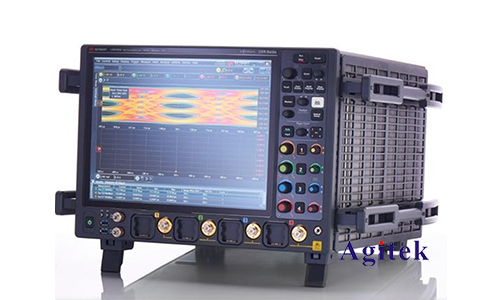

是德UXR0134B示波器測試紋波方法(圖1)

  1.測試準備

  1.1設備準備

  是德UXR0134B示波器

  被測電源

  探頭

  負載電阻

  1.2參數設置

  設置示波器的采樣率和帶寬,確保能夠捕捉到紋波信號。

  設置示波器的觸發方式,可以選擇邊沿觸發或脈沖觸發。

  設置示波器的垂直靈敏度,確保紋波信號能夠清晰顯示。

  設置示波器的水平時間基,確保能夠觀察到紋波信號的周期。

  2.測試步驟

  2.1連接設備

  將探頭連接到被測電源的輸出端。

  將負載電阻連接到被測電源的輸出端。

  將示波器的輸入端連接到探頭。

  2.2觀察波形

  啟動示波器,觀察被測電源的輸出波形。

  調整示波器的參數,確保紋波信號能夠清晰顯示。

  測量紋波信號的幅值和頻率。

  2.3分析結果

  根據紋波信號的幅值和頻率,判斷電源的穩定性和噪聲水平。

  與電源的規格參數進行比較,判斷電源是否符合要求。

  如果紋波信號超標,需要進一步分析原因并進行調整。

  3.案例分析

  3.1案例一:測試5V電源的紋波

  被測電源:5V電源

  負載電阻:10Ω

  示波器設置:

  采樣率:100MSa/s

  帶寬:100MHz

  觸發方式:邊沿觸發

  垂直靈敏度:10mV/div

  水平時間基:10μs/div

  觀察結果:紋波信號的幅值為50mV,頻率為100kHz。

  分析結果:紋波信號的幅值和頻率都符合5V電源的規格參數。

  3.2案例二:測試12V電源的紋波

  被測電源:12V電源

  負載電阻:100Ω

  示波器設置:

  采樣率:100MSa/s

  帶寬:100MHz

  觸發方式:脈沖觸發

  垂直靈敏度:50mV/div

  水平時間基:100μs/div

  觀察結果:紋波信號的幅值為100mV,頻率為50kHz。

  分析結果:紋波信號的幅值超出了12V電源的規格參數,需要進一步分析原因并進行調整。

  4.注意事項

  在測試紋波時,要注意示波器的接地問題,避免引入噪聲。

  選擇合適的探頭,確保能夠準確測量紋波信號。

  正確設置示波器的參數,確保能夠捕捉到紋波信號。

  仔細分析測試結果,判斷電源的穩定性和噪聲水平。

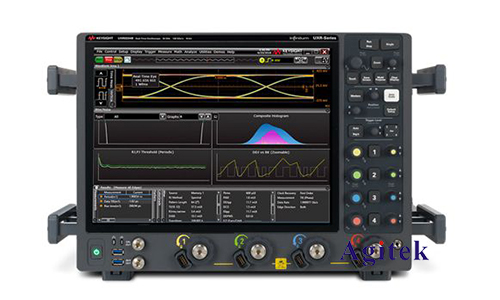

是德UXR0134B示波器測試紋波方法(圖2)

  使用是德UXR0134B示波器測試紋波的方法簡單易行,可以幫助我們快速了解電源的穩定性和噪聲水平。通過分析測試結果,我們可以判斷電源是否符合要求,并進行必要的調整,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
