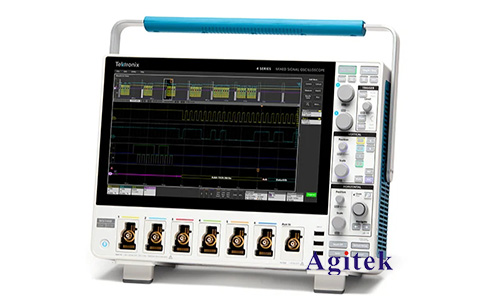

泰克MSO46示波器是一款功能強大的測量工具，可用于測量各種信號，包括電壓、電流、頻率、時間等。為了準確測量電流，需要使用電流探頭。本文將詳細介紹泰克MSO46電流探頭的設置方法，并提供一些實用的建議。

　　一、電流探頭簡介

　　電流探頭是一種非接觸式的電流測量裝置，它通過感應線圈的互感原理將被測電流轉換為電壓信號，再由示波器進行測量。電流探頭主要由以下幾個部分組成：

　　測量線圈：用于感應被測電流。

　　信號處理電路：將感應信號轉換為電壓信號。

　　探頭頭：連接被測電路和測量線圈。

　　BNC連接器：連接示波器。

　　二、電流探頭類型

　　泰克MSO46示波器支持多種類型的電流探頭，包括：

　　TCP0030A：15A交流/直流電流探頭

　　TCP0150：30A交流/直流電流探頭

　　TCP0300：100A交流/直流電流探頭

　　A621：15A交流/直流電流探頭

　　A622：30A交流/直流電流探頭

　　選擇合適的電流探頭取決于被測電流的大小和頻率。對于小電流測量，可以使用TCP0030A或A621探頭；對于大電流測量，可以使用TCP0150、TCP0300或A622探頭。

　　三、電流探頭設置

　　1.連接電流探頭

　　將電流探頭的BNC連接器連接到示波器的輸入通道。確保連接牢固，避免接觸不良。

　　2.設置探頭衰減比

　　電流探頭的衰減比是指探頭輸出信號與被測電流的比值。例如，一個衰減比為10:1的探頭，其輸出信號將是實際電流的十分之一。

　　在示波器菜單中選擇“探頭”選項，然后選擇相應的電流探頭型號。根據探頭型號，設置正確的探頭衰減比。例如，對于TCP0030A探頭，衰減比為10:1；對于TCP0150探頭，衰減比為30:1。

　　3.設置示波器垂直量程

　　設置示波器的垂直量程，以確保被測電流信號能夠清晰地顯示在屏幕上。建議將垂直量程設置為探頭衰減比的十倍。例如，對于TCP0030A探頭，垂直量程設置為100mV/div。

　　4.設置示波器時間基準

　　設置示波器的時間基準，以觀察被測電流信號的變化趨勢。建議將時間基準設置為能夠清晰地觀察到信號的周期和幅度變化。

　　5.調整探頭位置

　　調整探頭的位置，以獲得**的測量結果。一般情況下，應將探頭夾在被測導線上，并確保探頭與導線接觸良好。

　　四、注意事項

　　使用電流探頭時，應注意安全。避免探頭接觸高壓電路，以免造成觸電危險。

　　在測量高頻電流時，應使用高帶寬的電流探頭。

　　在測量大電流時，應使用大電流容量的電流探頭。

　　在測量交流電流時，應使用交流/直流電流探頭。

　　在測量直流電流時，應使用直流電流探頭。

　　通過以上步驟，即可完成泰克MSO46電流探頭的設置。在使用電流探頭時，應注意安全并選擇合適的探頭型號和設置參數。通過正確設置和使用電流探頭，可以準確測量各種電流信號，并進行深入分析，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
