紋波是指疊加在直流信號上的交流成分，是電子電路中常見的現象。紋波的存在會影響電路的性能，甚至導致電路無法正常工作。因此，測量和分析紋波對于電路設計和調試至關重要。是德科技MSOS404A示波器是一款功能強大的示波器，可以用于測量和分析各種類型的紋波。本文將介紹MSOS404A示波器如何進行紋波測試，并通過實例演示其操作方法。

　　1.MSOS404A示波器簡介

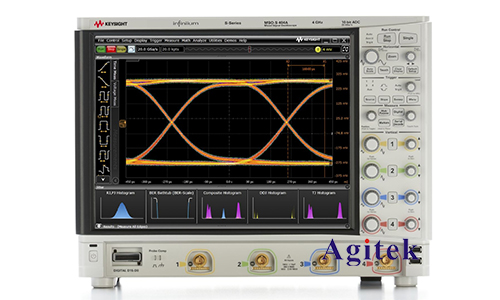

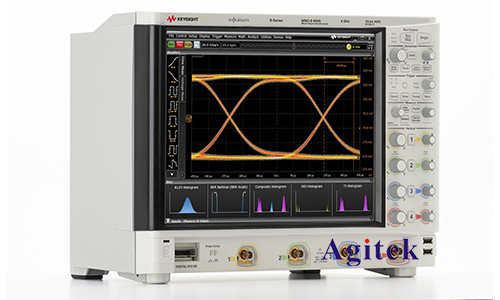

　　是德科技MSOS404A示波器是一款4通道、100MHz帶寬的示波器，具有1GSa/s的采樣率和10Mpts的記錄長度。MSOS404A擁有豐富的測量功能，包括電壓、電流、時間、頻率、相位、功率、諧波分析、協議分析等等。此外，MSOS404A還支持多種觸發方式，包括邊沿觸發、脈沖寬度觸發、視頻觸發、串行總線觸發等等。

　　2.紋波測試方法

　　使用MSOS404A示波器進行紋波測試，需要進行以下步驟：

　　將被測信號連接到示波器的輸入通道。

　　設置示波器的垂直量程和時間基準。

　　選擇合適的觸發方式，并設置觸發電平。

　　使用示波器的測量功能，測量紋波的幅值、頻率、周期、占空比等參數。

　　分析測量結果，確定紋波的來源和影響。

　　3.實例演示

　　以下是一個使用MSOS404A示波器進行紋波測試的實例：

　　被測信號為一個5V的直流電源，疊加了100mV的交流紋波。

　　將被測信號連接到示波器的通道1。

　　設置示波器的垂直量程為1V/div，時間基準為1ms/div。

　　選擇邊沿觸發方式，觸發電平設置為2.5V。

　　使用示波器的電壓測量功能，測量紋波的幅值為100mV。

　　使用示波器的頻率測量功能，測量紋波的頻率為1kHz。

　　使用示波器的周期測量功能，測量紋波的周期為1ms。

　　使用示波器的占空比測量功能，測量紋波的占空比為50%。

　　是德科技MSOS404A示波器是一款功能強大的示波器，可以用于測量和分析各種類型的紋波。本文介紹了MSOS404A示波器如何進行紋波測試，并通過實例演示了其操作方法。通過使用MSOS404A示波器進行紋波測試，可以有效地分析和解決電路中的紋波問題，提高電路的性能和可靠性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
