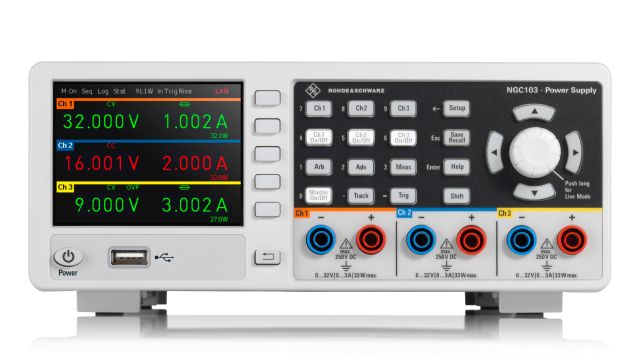

羅德與施瓦茨（Rohde&Schwarz）是知名的測試和測量設備制造商，NGC103-G電源是其系列產品中的高性能直流電源。該電源設備以其高精度、高穩定性和多功能特性著稱，廣泛應用于實驗室測試、研發以及生產線測試等領域。

　　NGC103-G電源支持多種工作模式，包括恒壓模式、恒流模式，以及靈活的并聯和串聯模式，使其在不同的應用場景中能夠提供穩定的電源供應。

　　串并聯的基本概念

　　在電源系統中，串聯和并聯是兩種基本的連接方式。串聯是指將電源的正極與另一電源的負極相連接，從而增加總輸出電壓；并聯是將電源的正極與正極、負極與負極相連接，從而增加總輸出電流。通過合理的串并聯組合，可以實現對電壓和電流的精確控制，以滿足不同的實驗和測試需求。

　　1.NGC103-G電源的技術參數

　　電源的基本參數

　　在使用NGC103-G電源進行串并聯操作之前，了解其基本參數和功能是至關重要的。這些參數包括但不限于：

　　-輸出電壓范圍：0到30V

　　-輸出電流范圍：0到10A

　　-功率限制：300W

　　-調節精度：電壓0.01%，電流0.02%

　　-顯示精度：4位電壓和電流顯示

　　電源的安全保護機制

　　NGC103-G電源配備多種保護機制，如過壓保護（OVP）、過流保護（OCP）、過溫保護（OTP）和短路保護（SCP）。這些保護機制在電源串并聯操作中尤為重要，能夠有效避免因誤操作或設備故障引起的損壞。

　　2.串聯電源

　　串聯的基本原理

　　串聯電源是指將兩個或多個電源的輸出端按正負極相連，使輸出電壓相加，而電流保持不變。例如，將兩個NGC103-G電源串聯，其輸出電壓可以達到60V，而電流保持在10A。

　　串聯電源的應用場景

　　串聯電源適用于需要較高電壓的應用場景，如高壓實驗、電動汽車電池充電等。

　　如何設置NGC103-G電源進行串聯

　　電壓設定

　　1.確保電源關閉狀態下，進行電源串聯連接。將第一個電源的正極連接到第二個電源的負極。

　　2.設置每個電源的輸出電壓。例如，設定每個電源的輸出電壓為30V，總輸出電壓為60V。

　　3.打開電源，并逐步調整電壓至所需的總輸出電壓。

　　電流限制設定

　　1.設置每個電源的電流限制，確?？傠娏鞑怀^電源的最大輸出電流。例如，設定每個電源的電流限制為10A。

　　2.在電源運行過程中，監控電流值，確保電流穩定在設定范圍內。

　　串聯電源的優缺點

　　優點：

　　-提供更高的電壓輸出，適合高壓應用。

　　-電源模塊間相互獨立，易于維護和更換。

　　缺點：

　　-需要精確匹配電源參數，避免電壓不一致引起的問題。

　　-連接較為復雜，需要嚴格遵循操作規程。

　　3.并聯電源

　　并聯的基本原理

　　并聯電源是將兩個或多個電源的正極與正極、負極與負極相連接，使輸出電流相加，而電壓保持不變。例如，將兩個NGC103-G電源并聯，其輸出電流可以達到20A，而電壓保持在30V。

　　并聯電源的應用場景

　　并聯電源適用于需要較大電流的應用場景，如大功率LED驅動、工業電機驅動等。

　　如何設置NGC103-G電源進行并聯

　　電壓設定

　　1.確保電源關閉狀態下，進行電源并聯連接。將所有電源的正極和負極分別相連。

　　2.設置每個電源的輸出電壓相同，例如30V。

　　3.打開電源，并逐步調整電壓至所需的輸出電壓。

　　電流平衡

　　1.設置每個電源的電流限制，確?？傠娏鞑怀^電源的最大輸出電流。例如，每個電源的電流限制設為10A，總電流為20A。

　　2.使用電流分配器或調整電源的電流設置，確保每個電源分擔的電流均衡。

　　并聯電源的優缺點

　　優點：

　　-提供更高的電流輸出，適合大電流應用。

　　-允許電源模塊并行工作，提高系統冗余性。

　　缺點：

　　-電源間需匹配電壓，避免電流分配不均問題。

　　-需要仔細設置和監控，防止單個電源過載。

　　4.串并聯電源的實際案例

　　案例一：高壓供電系統

　　在高壓供電系統中，可以將多個NGC103-G電源串聯，以提供更高的電壓。例如，在測試高壓設備時，需要一個60V的供電電壓，可以將兩個30V的電源串聯。

　　案例二：大電流供電系統

　　在大電流供電系統中，可以將多個NGC103-G電源并聯，以提供更大的電流。例如，為大型電動機提供20A的電流，可以將兩個10A的電源并聯。

　　5.使用注意事項和安全操作

　　安全操作規程

　　在進行電源的串并聯操作時，務必遵循以下安全操作規程：

　　-確保電源處于關閉狀態進行連接操作。

　　-使用符合標準的電源線和連接器，確保連接牢固。

　　-監控電源的工作狀態，防止過載和過熱。

　　-定期檢查電源和連接線的狀態，及時更換老化或損壞的部件。

　　常見問題及解決方法

　　問題：電源輸出不穩定

　　-檢查電源連接是否牢固，確保無松動現象。

　　-確認電源設置參數正確，包括電壓和電流限制。

　　問題：電源保護機制頻繁觸發

　　-檢查負載情況，確保負載在電源的額定范圍內。

　　-檢查電源散熱情況，確保良好的通風環境。

　　羅德與施瓦茨NGC103-G電源在串并聯操作中表現出色，通過合理的設置和使用，可以滿足各種高壓和大電流的應用需求。在操作過程中，遵循安全規程和正確的設置方法，可以確保電源系統的穩定和安全運行。希望這篇文章能夠幫助工程師們更好地理解和應用NGC103-G電源，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
