是德MSOX2024A示波器測量頻率的方法

發布日期:2024-05-14 11:23:42         瀏覽數:

  在現代電子工程領域,測量頻率是一個非常常見且關鍵的任務。作為一名專業工程師,準確且高效地測量信號頻率是我們工作中不可或缺的一部分。而是德科技(Keysight Technologies)MSOX2024A示波器,憑借其卓越的性能和易用性,成為我們進行頻率測量的強大工具。本文將詳細介紹如何利用是德MSOX2024A示波器來測量信號的頻率。

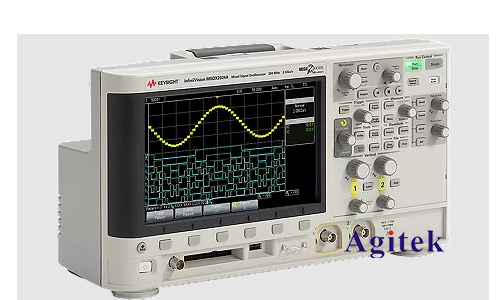

是德MSOX2024A示波器測量頻率的方法(圖1)

  1.初始設置

  在開始測量之前,我們首先需要確保示波器和被測信號源連接良好。通常,我們會使用探頭將示波器連接到信號源上。確保探頭接觸良好,并且接地夾可靠地連接到被測電路的地。

  步驟:

  1.打開是德MSOX2024A示波器。

  2.將示波器探頭連接到信號源,注意探頭的接地夾也要連接到信號源的地線上。

  3.調整探頭的衰減比設置(例如,1X或10X),并在示波器上設置相同的衰減比,以確保測量的準確性。

  2.信號捕獲

  在連接并設置好探頭后,我們需要在示波器上捕獲并顯示信號波形。為了保證我們能夠看到完整的信號周期,需要調整水平和垂直刻度。

  步驟:

  1.選擇合適的時間基準(Time Base),通常初始值可以設置為1 ms/div或根據信號頻率調整。

  2.調整垂直靈敏度(Vertical Sensitivity),以確保信號波形在屏幕上清晰可見,初始值可以設置為1V/div。

  3.如果信號頻率較高,建議打開示波器的帶寬限制功能,減少噪聲對測量的影響。

  3.觸發設置

  為了穩定顯示信號,我們需要正確設置觸發。觸發設置能幫助我們在屏幕上獲得一個穩定的波形圖像,這對于準確測量頻率至關重要。

  步驟:

  1.選擇觸發類型:Edge Trigger(邊沿觸發)。

  2.設置觸發源為連接信號的通道(如CH1)。

  3.調整觸發電平,使其位于信號波形的上升沿或下降沿。

  4.頻率測量

  在成功捕獲并穩定顯示信號波形后,我們可以開始測量信號的頻率。是德MSOX2024A示波器提供了多種測量功能,其中自動測量功能可以極大簡化我們的工作。

  方法一:自動測量

  1.按下示波器前面板上的“Measure”按鈕,進入測量菜單。

  2.在測量菜單中,選擇“Add Measurement”選項。

  3.從列表中選擇“Frequency”,然后確認。示波器會自動計算并顯示信號的頻率。

  方法二:手動測量

  1.使用示波器的光標功能手動測量周期。按下“Cursors”按鈕,激活光標。

  2.將兩個垂直光標分別放置在一個完整周期的起點和終點。

  3.讀取光標之間的時間間隔,即為信號的周期(T)。

  4.使用頻率公式(f=frac{1}{T})手動計算頻率。

  5.結果分析與驗證

  完成測量后,我們需要對結果進行分析和驗證。是德MSOX2024A示波器具備高精度和高分辨率,使得測量結果非??煽俊N覀兛梢酝ㄟ^以下幾種方法進行驗證:

  1.比較法:將測得的頻率與已知頻率源進行比較,確保測量結果一致。

  2.多次測量:多次測量同一信號的頻率,確保結果的穩定性和一致性。

  3.波形分析:觀察波形的穩定性和完整性,排除可能的干擾和噪聲影響。

  6.常見問題及解決方案

  在測量過程中,可能會遇到一些問題,如信號不穩定、噪聲干擾等。以下是一些常見問題的解決方案:

  -信號不穩定:檢查探頭連接是否牢固,調整觸發電平或使用平均功能(Averaging)。

  -噪聲干擾:啟用帶寬限制功能,使用適當?shù)奶筋^衰減比,并確保良好的接地。

  -測量誤差:校準示波器,使用高質量探頭,并在環境溫度穩定的條件下進行測量。

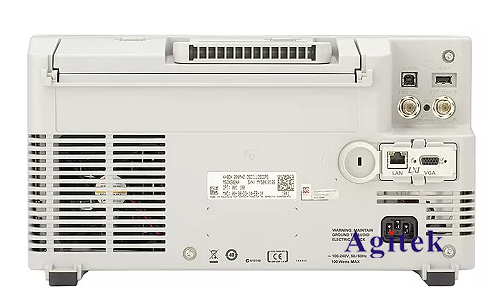

是德MSOX2024A示波器測量頻率的方法(圖2)

  是德MSOX2024A示波器是一款功能強大且易于使用的測量工具。通過正確的連接、設置和操作,我們可以高效、準確地測量信號的頻率。希望本文提供的指南能夠幫助您更好地掌握這款設備,提升您的工作效率和測量精度。在實際應用中,多進行實踐操作,不斷積累經驗,您將發現這款示波器的更多優勢和潛力,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
