羅德與施瓦茨示波器測量線怎么調出來

發布日期:2024-05-16 11:42:36         瀏覽數:

  羅德與施瓦茨(Rohde&Schwarz,簡稱R&S)示波器以其高精度和多功能性著稱,是電子工程師們進行信號分析和測量的重要工具。在使用示波器時,測量線(或稱光標、測量標記)是常見且實用的功能,能幫助工程師精確定位并分析信號的特定點或區域。本文將詳細介紹如何在R&S示波器上調出測量線,并對其進行設置和使用。

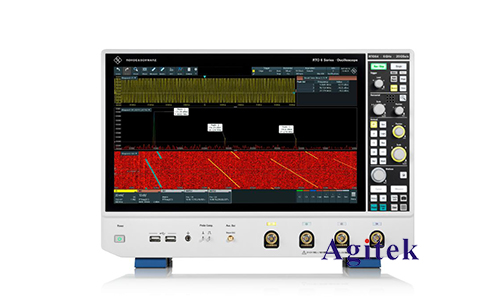

羅德與施瓦茨示波器測量線怎么調出來(圖1)

  一、初識羅德與施瓦茨示波器

  R&S示波器提供了豐富的功能,以滿足各種復雜的測量需求。無論是基本的信號捕獲,還是高級的信號分析,R&S示波器都能提供強大的支持。為了充分利用這些功能,了解和掌握如何調出和使用測量線是至關重要的。

  二、調出測量線的步驟

  1.啟動示波器并加載信號

  首先,確保示波器已正確連接并啟動。將探頭連接到要測量的電路上,并選擇合適的通道。加載信號后,可以在屏幕上看到波形。

  2.進入測量菜單

  R&S示波器的用戶界面設計直觀,操作簡單。按下面板上的“Measure”按鈕,或通過觸摸屏進入測量菜單。不同型號的示波器可能略有不同,但大多數R&S示波器都在面板上或屏幕上提供了明顯的測量按鈕。

  3.選擇光標測量

  在測量菜單中,找到并選擇“Cursor”或“光標測量”選項。這一步通常會打開一個子菜單,允許用戶選擇不同類型的光標測量模式,包括時間光標、幅度光標以及頻率光標等。

  4.調整光標類型和數量

  根據需要選擇光標的類型。例如,如果要測量兩個時間點之間的時間差,可以選擇時間光標;如果要測量兩個信號幅度點之間的差異,則選擇幅度光標。大多數情況下,R&S示波器允許同時使用兩個光標,以便進行差值測量。

  5.移動光標到所需位置

  通過旋鈕或觸摸屏控制,將光標移動到感興趣的信號位置。R&S示波器通常提供了精確的控制方式,允許用戶微調光標位置,以獲得準確的測量結果??梢栽谄聊簧蠈崟r看到光標位置的變化和對應的數值。

  三、測量線的高級設置

  1.設置光標顯示模式

  在光標設置菜單中,可以選擇光標的顯示模式。例如,可以選擇在主屏幕上顯示光標,也可以選擇在分屏模式下顯示光標測量結果。這有助于在復雜的信號分析中更加清晰地查看測量數據。

  2.配置光標測量參數

  根據測量需求,用戶可以配置光標的測量參數。R&S示波器允許用戶自定義一些測量參數,如時間基準、幅度參考等。這些參數設置可以提高測量的精度和有效性。

  3.存儲和調用光標設置

  對于頻繁使用的測量設置,R&S示波器提供了存儲功能。用戶可以將當前的光標設置存儲為預設,以便在將來快速調用。這種功能在需要重復測量相同類型的信號時非常有用,節省了重新設置光標的時間。

  四、實際應用案例

  為了更好地理解如何使用光標測量功能,下面介紹一個實際應用案例。

  案例:測量信號的上升時間

  在許多電子電路中,信號的上升時間是一個關鍵參數,反映了電路的響應速度。利用R&S示波器的光標測量功能,可以精確地測量信號從低電平到高電平的時間。

  1.加載信號:將探頭連接到待測信號的測試點,啟動示波器并加載信號。

  2.進入光標測量模式:按下“Measure”按鈕,選擇“Cursor”測量。

  3.選擇時間光標:在光標菜單中,選擇時間光標。

  4.定位光標:將第一個光標放置在信號開始上升的點,將第二個光標放置在信號達到高電平的點。R&S示波器會自動計算并顯示兩個光標之間的時間差,即上升時間。

  5.記錄和分析結果:記錄測量結果,并與設計規范或預期值進行比較,評估電路性能。

羅德與施瓦茨示波器測量線怎么調出來(圖2)

  羅德與施瓦茨示波器的測量線功能為工程師提供了強大的工具,能夠精確定位并分析信號中的關鍵點或區域。通過本文的介紹,相信您已經掌握了如何調出并使用測量線進行各種測量。無論是進行基本的信號分析,還是復雜的參數測量,R&S示波器都能為您的工作提供有力的支持,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
