在現代電子測量和測試領域，羅德與施瓦茨（Rohde&Schwarz）的RTM3002示波器憑借其卓越的性能和用戶友好的設計，成為工程師們不可或缺的工具。本文將詳細介紹如何使用RTM3002示波器進行電流測量，為工程師們提供實際操作的指導。

　　1.RTM3002示波器概述

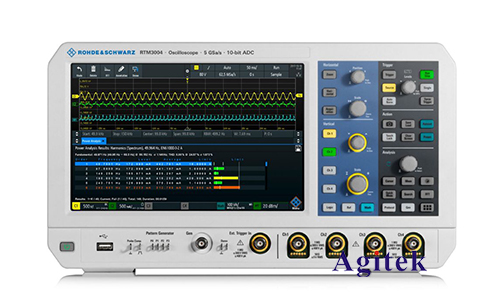

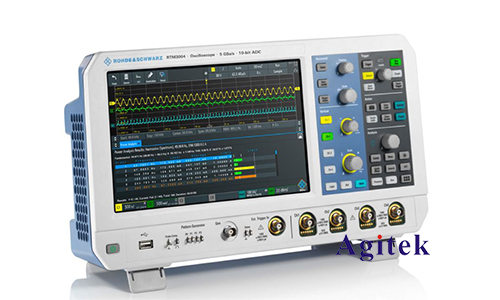

　　RTM3002示波器是羅德與施瓦茨公司出品的一款高精度、中等帶寬的數字示波器。它具備2通道、帶寬高達350 MHz和5 GSa/s采樣率的特點，使其在測量速度和精度方面具有顯著優勢。此外，RTM3002示波器配備了10.1英寸的觸摸屏，用戶界面直觀，操作簡便，適合各種復雜的測量任務。

　　2.電流測量的基本原理

　　在使用示波器測量電流時，通常需要將電流信號轉換為電壓信號。這可以通過以下幾種方法實現：

　　-使用電流探頭：電流探頭是專門用于示波器的附件，可以直接測量電流并將其轉換為電壓信號輸入到示波器。羅德與施瓦茨提供多種型號的電流探頭，確保與RTM3002示波器完美兼容。

　　-使用分流電阻：在電路中串聯一個已知阻值的電阻，通過測量該電阻兩端的電壓降來計算電流。分流電阻法適用于測量低頻電流信號。

　　3.準備工作

　　在進行電流測量之前，需要進行以下準備工作：

　　-選擇合適的電流探頭或分流電阻：根據待測電流的大小和頻率范圍，選擇適當?shù)碾娏魈筋^或分流電阻。

　　-校準探頭：連接電流探頭后，進行探頭校準以確保測量精度。RTM3002示波器提供了自動探頭校準功能，可以極大簡化這一過程。

　　4.連接與設置

　　使用電流探頭

　　1.連接電流探頭：將電流探頭連接到RTM3002示波器的輸入通道，并將探頭夾在待測電流路徑上。

　　2.設置探頭類型：在示波器菜單中選擇正確的探頭類型和靈敏度。RTM3002示波器可以自動識別大部分羅德與施瓦茨的電流探頭。

　　3.調整時基和垂直刻度：根據預期的信號大小和頻率，調整示波器的時基和垂直刻度，以獲得**的波形顯示效果。

　　使用分流電阻

　　1.選擇分流電阻：選擇一個合適的分流電阻，通常阻值應在0.1至1歐姆之間，以減少對電路的影響。

　　2.連接分流電阻：將分流電阻串聯在待測電流路徑中，并將示波器探頭連接到分流電阻兩端。

　　3.設置示波器：在示波器上設置適當?shù)碾妷毫砍?，并?jì)算電流。舉例來說，如果使用1歐姆的分流電阻，測得的電壓信號即為電流值。

　　5.測量與分析

　　完成連接和設置后，即可開始測量。RTM3002示波器提供了多種信號分析工具，例如：

　　-波形分析：可以通過光標和自動測量功能，快速獲取電流的峰值、平均值和有效值等參數。

　　-頻譜分析：使用FFT功能可以分析電流信號的頻譜特性，識別頻率成分和諧波。

　　6.實際應用案例

　　為了更好地理解如何使用RTM3002示波器測量電流，我們以一個實際應用案例進行說明：測量一個DC-DC轉換器的輸出電流。

　　1.連接電流探頭：將RTM3002示波器的電流探頭夾在轉換器的輸出電流路徑上。

　　2.設置示波器參數：選擇合適的探頭類型，調整時基至20ms/div，垂直刻度至200mA/div。

　　3.啟動測量：觀察并記錄轉換器在不同負載條件下的輸出電流波形。

　　4.分析數據：通過示波器的自動測量功能，獲取不同負載條件下的電流平均值和紋波。

　　羅德與施瓦茨RTM3002示波器以其高精度和豐富的功能，使得電流測量變得簡便高效。無論是使用電流探頭還是分流電阻，RTM3002都能提供準確的測量結果。同時，示波器的直觀界面和自動測量功能，極大地提高了工作效率，減少了操作復雜性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
