羅德與施瓦茨示波器怎么調成正弦波

發布日期:2024-05-21 14:16:40         瀏覽數:

  在現代電子測試和測量領域,羅德與施瓦茨(Rohde&Schwarz)示波器因其精確度和可靠性而備受推崇。示波器是觀察和分析電信號的重要工具,了解如何將其設置為特定波形,例如正弦波,是工程師的基本技能。本文將詳細介紹如何將羅德與施瓦茨示波器調成正弦波,并提供一些實用的技巧和建議。

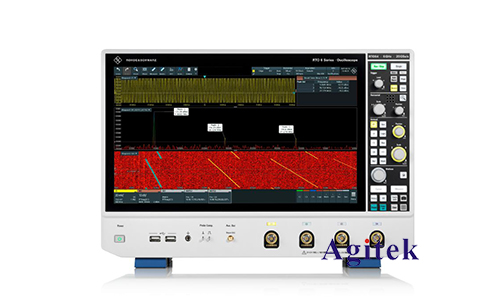

羅德與施瓦茨示波器怎么調成正弦波(圖1)

  基本準備

  在開始之前,請確保您已經準備好了以下工具和設備:

  1.羅德與施瓦茨示波器:本文以R&S RTO2000系列示波器為例。

  2.信號發生器:用于產生正弦波信號。

  3.BNC連接線:用于將信號發生器連接到示波器。

  4.探頭:用于測量電路中的信號。

  步驟一:連接設備

  1.連接信號發生器:

  -使用BNC連接線將信號發生器的輸出端口與示波器的輸入通道(如CH1)連接起來。

  -確保連接牢固,以防止信號丟失或干擾。

  2.設置信號發生器:

  -打開信號發生器,設置輸出為正弦波。

  -調整頻率和幅度到所需的參數。例如,設置頻率為1kHz,幅度為1V峰峰值。

  步驟二:配置示波器

  1.打開示波器:

  -確保示波器電源打開,并等待其啟動完成。

  2.選擇通道:

  -按下示波器前面板上的CH1按鈕,激活第一通道。如果使用其他通道,按相應的通道按鈕。

  3.調整垂直設置:

  -使用垂直控制旋鈕調整電壓范圍(每格電壓)。例如,將垂直范圍設置為200mV/div,以適應1V峰峰值的信號。

  -按下“探頭設置”按鈕,確保探頭設置與實際使用的探頭匹配。例如,如果使用10:1的探頭,確保探頭設置為10:1。

  4.調整水平設置:

  -使用水平控制旋鈕調整時間基(每格時間)。例如,將時間基設置為1ms/div,以清晰顯示1kHz的正弦波。

  步驟三:信號校準

  1.自動設置:

  -按下示波器的“自動設置”(Auto Setup)按鈕。此功能會自動調整垂直和水平設置,以優化顯示波形。這對于初學者特別有用,可以快速獲得清晰的波形。

  2.手動微調:

  -如果需要更精確的控制,可以手動微調垂直和水平設置,直到正弦波在屏幕上顯示為穩定的波形。

  -使用觸發控制調整觸發電平,使波形在屏幕上穩定不動。觸發模式可以設置為“自動”或“邊沿觸發”,選擇上升沿觸發。

  步驟四:波形分析

  1.觀察波形:

  -正弦波應在示波器屏幕上顯示為平滑的正弦曲線。如果波形不穩定或失真,檢查信號發生器和連接線。

  2.測量參數:

  -使用示波器的測量功能,可以測量正弦波的頻率、周期、峰峰值電壓、平均值和RMS值。

  -按下“測量”(Measure)按鈕,選擇所需的測量參數,示波器將自動顯示測量結果。

  步驟五:保存和記錄數據

  1.保存波形:

  -如果需要保存波形供日后分析,使用示波器的存儲功能。

  -按下“存儲”(Save)按鈕,將波形保存到內置存儲器或外部USB驅動器。

  2.記錄數據:

  -記錄測量結果,包括頻率、幅度和其他關鍵參數,確保測試的可重復性和數據的準確性。

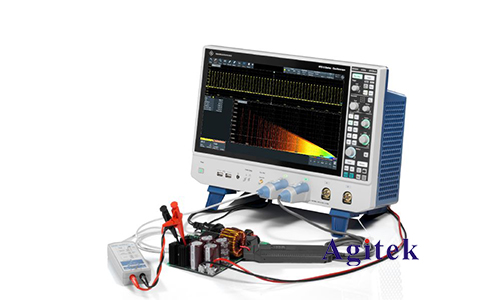

羅德與施瓦茨示波器怎么調成正弦波(圖2)

  通過以上步驟,您可以成功地將羅德與施瓦茨示波器設置為顯示正弦波。在實際操作中,可能需要根據具體情況進行微調和優化。熟練掌握這些基本操作,將大大提高您的工作效率和測量精度,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
