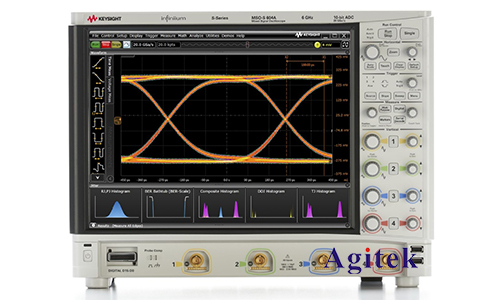

作為一名專業工程師，正確地設置和使用示波器來測試電流波形是非常重要的，特別是在使用高性能設備如是德（Keysight）的MSOS604A示波器時。這款示波器具備強大的功能和靈活的操作界面，但為了充分發揮其潛力，需要了解其基本設置和**實踐。下面將詳細介紹如何使用MSOS604A示波器來測試電流波形。

　　1.基本連接和配置

　　1.1選擇合適的電流探頭

　　首先，您需要選擇一個適合您的測試需求的電流探頭。常用的電流探頭包括電流互感器（如電流鉗）和分流電阻。電流鉗可以非接觸地測量電流，而分流電阻則需要將電阻串聯在電路中以測量通過的電流。使用MSOS604A時，建議選擇Keysight提供的高性能電流探頭，例如1147B AC/DC電流探頭。

　　1.2連接電流探頭

　　將電流探頭連接到示波器的輸入通道。確保連接牢固并且探頭正確校準。使用電流鉗時，請根據制造商提供的說明進行校準，以確保測量的準確性。通常情況下，校準過程會涉及零點調整和增益調整。

　　2.示波器設置

　　2.1輸入設置

　　在示波器的主界面中，選擇連接了電流探頭的通道。進入該通道的設置菜單，選擇探頭類型并設置比例因子。例如，如果使用的是10:1的電流探頭，需要在示波器中進行相應的比例因子設置。這將確保示波器顯示的電流值是準確的實際電流值。

　　2.2時間基準和觸發設置

　　選擇合適的時間基準（time base），這將決定示波器顯示波形的時間范圍。對于電流波形的測試，一般選擇毫秒或微秒級的時間基準，以捕捉快速變化的電流信號。

　　觸發設置對于捕捉穩定的波形非常重要。建議選擇邊沿觸發模式，設置觸發電平在預期電流波形的中間范圍，以確保示波器能夠穩定地捕捉到波形。您可以根據需要調整觸發電平和觸發模式（例如上升沿或下降沿觸發）。

　　2.3顯示設置

　　調整示波器顯示設置以獲得清晰的波形圖像。設置適當?shù)拇怪笨s放（Vertical scale），使波形在顯示屏上占據合適的高度，便于觀察細節。您還可以使用光標功能來測量波形的具體參數，如峰值電流、頻率和占空比等。

　　3.波形分析

　　3.1基本波形測量

　　使用示波器的自動測量功能，可以快速獲取波形的基本參數。通常，電流波形的關鍵參數包括峰值電流、平均電流、RMS電流和頻率等。在示波器的測量菜單中，選擇需要測量的參數，示波器會自動計算并顯示這些值。

　　3.2高級波形分析

　　如果需要進行更詳細的波形分析，可以使用MSOS604A示波器的高級分析功能。例如，您可以使用FFT（快速傅里葉變換）功能來分析電流波形的頻譜成分，這在電機驅動和電力電子領域尤其有用。

　　此外，MSOS604A還提供了自動序列和捕捉功能，可以在指定條件下自動捕捉并保存波形。這對于長時間監控和故障排查非常有幫助。

　　3.3波形記錄和回放

　　示波器可以記錄長時間的電流波形，并在需要時回放進行分析。在測試設置中，選擇波形記錄功能，并設定記錄時間和采樣率。記錄完成后，可以在回放模式下仔細分析每一段波形，尋找異常或特定的波形特征。

　　4.常見問題和故障排除

　　4.1波形不穩定

　　如果波形顯示不穩定，首先檢查觸發設置是否正確。調整觸發電平和觸發模式，確保觸發條件與測量的電流波形匹配。

　　4.2測量誤差

　　如果測量結果出現較大誤差，檢查電流探頭的校準是否正確，并確保探頭與示波器的連接沒有松動或接觸不良。此外，確認探頭類型和比例因子設置是否與實際使用的探頭相符。

　　4.3顯示問題

　　如果波形顯示模糊或不清晰，可以調整垂直縮放和時間基準，確保波形在屏幕上占據適當?shù)奈恢煤痛笮?。使用示波器的顯示優化功能，如平均化（Averaging）和濾波（Filtering），可以進一步提高波形的可讀性。

　　通過正確設置和使用是德MSOS604A示波器，您可以準確地測試和分析電流波形，獲得可靠的測量結果。本文介紹了從選擇和連接電流探頭，到示波器設置和波形分析的全過程，希望能為您的工作提供實用的指導。在實際應用中，結合具體的測試需求和設備特點，不斷優化和調整操作方法，您將能夠更好地發揮示波器的功能，提升測量效率和精度，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
