如何使用羅德與施瓦茨RTM3002示波器測量頻率

　　在現代電子工程中，示波器是不可或缺的工具。羅德與施瓦茨（Rohde&Schwarz，簡稱R&S）RTM3002示波器因其高精度、易用性和多功能性而廣受歡迎。本文將以人性化的語氣，從專業工程師的角度，詳細介紹如何使用RTM3002示波器測量頻率。

　　一、示波器基礎知識

　　首先，讓我們簡單回顧一下示波器的基本概念。示波器是一種電子測試儀器，可以顯示和分析電信號的波形。它主要由顯示屏、垂直輸入、水平輸入和觸發系統組成。頻率測量是示波器的一項重要功能，可以幫助我們了解信號的周期性和變化特性。

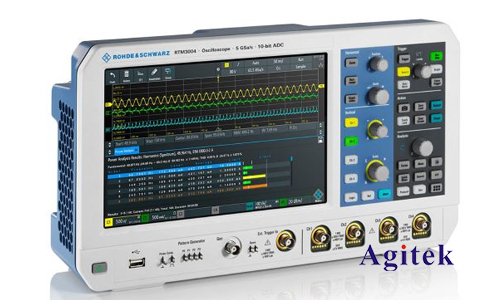

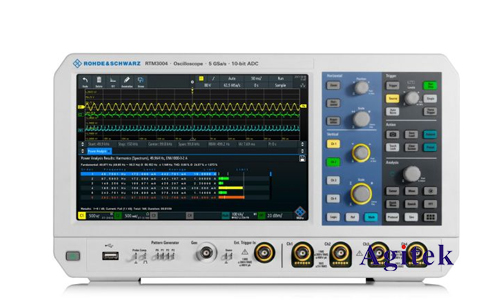

　　二、RTM3002示波器的主要特點

　　R&S RTM3002示波器是R&S公司推出的一款高性能示波器，具備以下主要特點：

　　-帶寬：最高可達500 MHz，適合各種應用場景。

　　-采樣率：高達5 GSa/s，確保信號捕捉的精度。

　　-內置功能：包括頻率計、FFT分析、協議解碼等。

　　-易用界面：直觀的觸摸屏操作，簡化了設置和測量過程。

　　三、準備工作

　　在進行頻率測量之前，確保以下準備工作已經完成：

　　1.連接示波器：將RTM3002示波器的電源接通，并通過BNC電纜將探頭連接到示波器的輸入通道。

　　2.校準探頭：通過探頭校準端口進行探頭校準，以確保測量的準確性。

　　3.連接被測信號：將探頭連接到被測電路，確保探頭接觸良好且無干擾。

　　四、基本設置

　　1.選擇通道：在示波器的控制面板上，選擇要進行測量的通道（如CH1或CH2）。

　　2.設置垂直刻度：根據信號的幅度，調整垂直刻度（V/div），使波形在屏幕上清晰可見。

　　3.設置水平時基：根據信號的頻率，調整水平時基（s/div），使一個或多個周期的波形能夠完整顯示在屏幕上。

　　五、頻率測量步驟

　　1.觸發設置：選擇合適的觸發源和觸發方式（如邊沿觸發），確保波形穩定顯示。建議選擇上升沿觸發，并將觸發電平設置在波形的中間位置。

　　2.啟用自動測量功能：按下示波器面板上的“自動測量”按鈕（Auto Measure），在彈出的菜單中選擇“頻率”（Frequency）選項。

　　3.讀取頻率值：示波器將自動計算并顯示信號的頻率值。這個頻率值通常會顯示在屏幕的右下角或中央位置。

　　六、FFT頻譜分析

　　對于更復雜的信號，F(xiàn)FT（快速傅里葉變換）分析可以提供更詳細的頻率信息：

　　1.啟用FFT模式：在示波器的功能菜單中選擇“數學”（Math）功能，然后選擇“FFT”。

　　2.設置FFT參數：根據需要調整FFT的采樣點數、窗口函數和頻率范圍。

　　3.觀察頻譜圖：FFT頻譜圖將顯示信號的頻率成分，峰值對應的頻率即為信號的主要頻率成分。

　　七、頻率計功能

　　RTM3002示波器內置頻率計功能，可以提供更精確的頻率測量結果：

　　1.啟用頻率計：在功能菜單中找到并啟用“頻率計”（Frequency Counter）。

　　2.設置測量參數：根據信號類型選擇適當?shù)臏y(cè)量參數，如門限電平和測量時間。

　　3.讀取頻率值：頻率計的測量結果將顯示在屏幕上，并且相比自動測量功能，頻率計通常具有更高的測量精度。

　　八、實際應用中的注意事項

　　1.信號完整性：確保被測信號的完整性，避免外界干擾影響測量結果。

　　2.探頭接地：正確使用探頭接地夾，防止測量誤差和噪聲引入。

　　3.校準和維護：定期校準示波器和探頭，保持儀器處于**工作狀態。

　　通過以上步驟和注意事項，您可以利用R&S RTM3002示波器進行準確的頻率測量。無論是在研發、測試還是故障排除中，掌握頻率測量技巧都將大大提高工作效率和測量精度，
