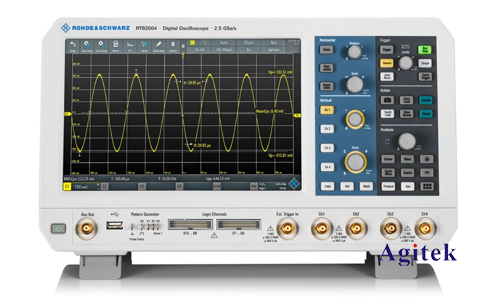

在現代電子設計與測試中，示波器是不可或缺的工具。羅德與施瓦茨（Rohde&Schwarz）RTB2002示波器以其高精度和豐富的功能贏得了廣大工程師的青睞。在本文中，我們將詳細介紹如何使用RTB2002示波器進行電流波形測試。

　　準備工作

　　在開始電流波形測試之前，需要確保以下準備工作已經完成：

　　1.設備檢查：確認示波器和電流探頭均正常工作，電纜和連接器完好無損。

　　2.校準：確保示波器和電流探頭已經過校準，以確保測量的準確性。

　　3.安全：遵守安全操作規范，特別是在測試高電壓和大電流電路時。

　　設置示波器

　　連接電流探頭

　　首先，將電流探頭連接到RTB2002示波器上。一般來說，RTB2002配備有專用的探頭接口。根據探頭的型號，將其正確連接到示波器的輸入通道。確保探頭與被測電路的連接穩固。

　　探頭設置

　　進入示波器的探頭設置菜單，選擇對應的電流探頭類型。根據電流探頭的型號，設置探頭的比例因子。例如，如果使用的是100:1的電流探頭，在探頭設置中選擇相應的比例因子，以確保測量結果的準確性。

　　通道配置

　　在示波器上選擇與電流探頭相連接的通道。通常情況下，RTB2002示波器有兩個通道，可以根據需要選擇合適的通道。將通道設置為DC耦合模式，以捕捉電流信號的直流和交流成分。

　　時間基和觸發設置

　　1.時間基：根據被測電流信號的頻率和波形特點，選擇合適的時間基。例如，對于低頻信號，可以選擇較長的時間基（如1秒/格），而對于高頻信號，可以選擇較短的時間基（如1毫秒/格）。

　　2.觸發：設置適當?shù)挠|發模式，以穩定地捕捉電流波形?？梢赃x擇邊沿觸發模式，設置觸發電平為期望的電流值，以確保示波器在電流信號達到觸發電平時開始采集數據。

　　測量與分析

　　波形捕捉

　　在完成上述設置后，開啟示波器并開始捕捉電流波形。觀察顯示屏上的電流波形，調整垂直和水平刻度，以便清晰地查看波形細節。

　　波形分析

　　RTB2002示波器提供了豐富的波形分析工具，可以幫助工程師對電流波形進行詳細分析。

　　1.測量功能：利用示波器內置的測量功能，可以測量電流波形的峰值、電流均值、周期等參數。通過菜單選擇需要的測量項目，示波器會自動計算并顯示結果。

　　2.光標測量：使用光標功能，可以手動測量波形的時間和電流值。通過拖動光標，可以精確確定波形的特定點，如上升時間、下降時間等。

　　3.FFT分析：RTB2002示波器還提供了FFT（快速傅里葉變換）功能，可以將時域波形轉換為頻域表示，分析電流信號的頻譜成分。這對于了解電流波形中的諧波成分和噪聲非常有用。

　　數據存儲與導出

　　在完成測量和分析后，可以將波形數據存儲到示波器的內置存儲器或外部USB設備中。RTB2002示波器支持多種數據格式，如CSV、圖片等，可以方便地導出數據進行進一步分析或報告撰寫。

　　遠程控制與自動化

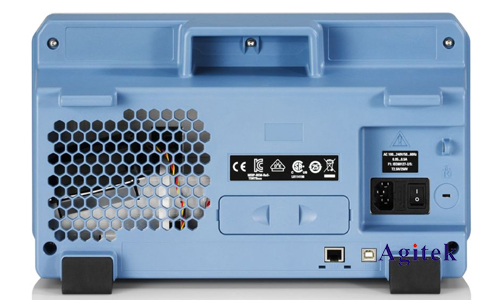

　　對于需要進行大量測試或重復測試的情況，可以利用RTB2002示波器的遠程控制功能。通過以太網或USB接口，將示波器連接到計算機，使用羅德與施瓦茨提供的軟件或編寫自定義腳本，實現自動化測試和數據采集。

　　羅德與施瓦茨RTB2002示波器以其高性能和多功能性，成為電流波形測試的理想選擇。通過正確設置示波器，利用其豐富的測量和分析工具，工程師可以高效、準確地進行電流波形測試，獲取所需的測試數據和分析結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
