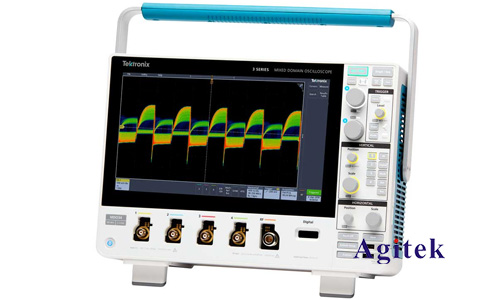

泰克MDO34是一款功能強大的混合域示波器，其強大的功能和易用性使其成為許多工程師的首選工具。本文將針對波形調節這一常見操作，結合專業工程師的經驗，為用戶提供詳細的指南，幫助您高效地進行波形分析。

　　一、熟悉界面：

　　首先，熟悉泰克MDO34的界面是操作的基礎。示波器屏幕通常分為幾個區域：

　　波形顯示區：用于顯示采集到的信號波形。

　　菜單欄：提供各種功能和設置選項。

　　工具欄：提供快速訪問常用功能的按鈕。

　　控制面板：用于設置通道、觸發、測量等參數。

　　二、信號通道設置：

　　選擇通道：通過控制面板上的通道選擇按鈕或菜單欄中的“通道設置”選項，選擇要觀察的信號通道。

　　耦合方式：選擇合適的耦合方式（直流耦合、交流耦合或高阻抗）以獲得**信號質量。

　　增益調整：調整每個通道的增益以獲得合適的波形高度，方便觀察信號細節。

　　探頭補償：如果使用探頭，務必進行探頭補償，確保信號的準確性。

　　三、觸發設置：

　　觸發設置決定了示波器開始采集數據的條件。正確設置觸發條件能夠幫助您捕捉到特定的信號事件。

　　觸發類型：選擇合適的觸發類型，例如邊緣觸發、脈沖觸發、斜率觸發等，以滿足您的特定需求。

　　觸發電平：設置觸發電平，即觸發事件發生的電壓值。

　　觸發邊沿：設置觸發邊沿，即上升沿觸發還是下降沿觸發。

　　觸發模式：選擇合適的觸發模式，例如自動觸發、正常觸發或單次觸發。

　　四、測量功能：

　　泰克MDO34擁有豐富的測量功能，能夠幫助您快速準確地分析信號。

　　自動測量：示波器可以自動測量諸如電壓、頻率、占空比、上升時間等參數，并將其顯示在屏幕上。

　　手動測量：您可以通過菜單欄或工具欄選擇特定的測量功能，并用光標在波形上進行測量。

　　數學運算：示波器可以進行加減乘除等數學運算，以及FFT分析等高級功能。

　　五、波形優化：

　　時間尺度調整：調整水平時間尺度，以更好地觀察信號細節或整體波形。

　　垂直尺度調整：調整垂直電壓尺度，以方便觀察信號的電壓變化。

　　垂直偏移：調整垂直偏移，使波形在屏幕上處于合適的顯示位置。

　　數字化采樣率：根據信號特征選擇合適的數字化采樣率，以保證數據的完整性和可靠性。

　　六、存儲和打?。?/span>

　　波形保存：可以將當前波形數據保存為文件，以便以后查看或分析。

　　截圖功能：可以截取當前波形顯示，并保存為圖片文件。

　　打印功能：可以將波形數據和測量結果打印出來。

　　七、小貼士：

　　盡量使用低電平探頭，以減少信號衰減。

　　避免接地回路，以防止信號干擾。

　　使用示波器的幫助文檔和在線資源，可以了解更多功能和操作方法。

　　多加練習，熟練掌握示波器操作，才能更好地進行信號分析。

　　泰克MDO34是一款功能強大的示波器，通過合理的設置和操作，您可以輕松地觀察和分析各種信號。本文僅提供了一些基本的操作指南，實際操作中可能會根據您的具體需求進行調整。希望本文能夠幫助您快速上手泰克MDO34，并將其充分利用到您的工作中，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
