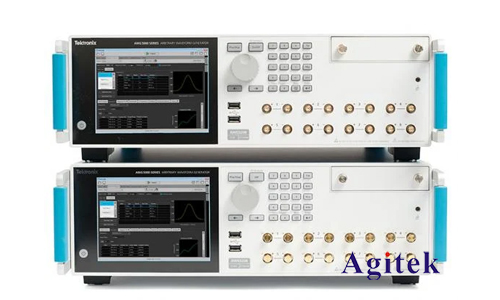

泰克信號發生器作為電子測試儀器中不可或缺的一部分，廣泛應用于各種電子設備的研發、測試和生產過程中。而信號發生器的輸出口是連接被測設備的關鍵，其設置直接影響著測試結果的準確性和可靠性。本文將深入探討泰克信號發生器輸出口設置的各個方面，幫助用戶更好地理解和運用該功能。

　　一、輸出口類型及連接

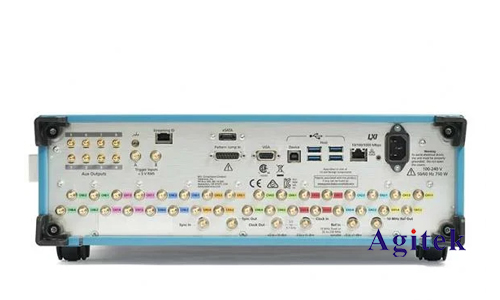

　　泰克信號發生器通常配備多種輸出口，常見的有BNC、SMA、N型等。不同類型的輸出口對應不同的連接方式和應用場景。用戶需要根據被測設備的接口類型選擇合適的輸出口。

　　BNC：較為常見的連接器類型，適合大多數通用測試應用。

　　SMA：體積更小，適用于高頻信號傳輸。

　　N型：用于高功率應用，具有更強的抗干擾能力。

　　二、輸出參數設置

　　泰克信號發生器的輸出口設置主要包括以下參數：

　　1.幅度(Amplitude)

　　設置范圍：信號發生器的幅度設置范圍取決于具體的型號，通常在毫伏到伏特之間。

　　單位：伏特(V)、毫伏(mV)或分貝毫伏(dBm)等。

　　設置方法：通?？梢酝ㄟ^旋鈕、按鍵或軟件界面進行設置。

　　注意事項：

　　選擇合適的幅度值，避免信號過大導致被測設備損壞。

　　需考慮被測設備的輸入阻抗，避免出現信號反射或失真。

　　2.頻率(Frequency)

　　設置范圍：信號發生器的頻率設置范圍取決于具體的型號，從低頻到高頻都有。

　　單位：赫茲(Hz)、千赫茲(kHz)、兆赫茲(MHz)或吉赫茲(GHz)等。

　　設置方法：通?？梢酝ㄟ^旋鈕、按鍵或軟件界面進行設置。

　　注意事項：

　　確認信號發生器的頻率范圍是否符合測試需求。

　　頻率設置精度應符合測試要求。

　　3.波形(Waveform)

　　種類：信號發生器可以產生多種波形，常見的包括正弦波、方波、三角波、鋸齒波、脈沖波等。

　　設置方法：通?？梢酝ㄟ^按鍵或軟件界面選擇不同的波形類型。

　　注意事項：

　　選擇與被測設備測試需求相匹配的波形類型。

　　確保波形的上升沿、下降沿、占空比等參數滿足測試要求。

　　4.阻抗(Impedance)

　　定義：輸出口阻抗是指信號發生器輸出端對信號的阻抗，通常為50歐姆或75歐姆。

　　設置方法：信號發生器的阻抗通常為固定值，不可調整。

　　注意事項：

　　應匹配被測設備的輸入阻抗，避免出現信號反射或失真。

　　5.耦合(Coupling)

　　定義：耦合是指信號發生器輸出信號的傳輸方式。常見的耦合方式包括直流耦合(DC)、交流耦合(AC)和高阻抗耦合(Hi-Z)等。

　　設置方法：通?？梢酝ㄟ^按鍵或軟件界面選擇不同的耦合方式。

　　注意事項：

　　直流耦合能夠傳遞直流分量，而交流耦合則會濾除直流分量。

　　選擇合適的耦合方式，確保信號傳輸完整。

　　6.直流偏置(DC Offset)

　　定義：直流偏置是指疊加在交流信號上的直流電壓，用于改變信號的中心位置。

　　設置方法：通常可以通過按鍵或軟件界面進行設置。

　　注意事項：

　　調整直流偏置值時，需要謹慎，避免超出被測設備的承受范圍。

　　確保直流偏置值不會影響測試結果。

　　7.輸出功率(Output Power)

　　定義：指信號發生器輸出信號的功率，通常以dBm為單位。

　　設置方法：通?？梢酝ㄟ^按鍵或軟件界面進行設置。

　　注意事項：

　　確保輸出功率符合被測設備的輸入功率要求。

　　過高的輸出功率可能會損壞被測設備。

　　三、注意事項

　　連接線：選擇質量可靠的連接線，確保信號傳輸穩定。

　　接地：確保信號發生器和被測設備的接地良好，避免出現干擾。

　　安全性：使用信號發生器時，應注意安全，避免觸電或信號泄露。

　　泰克信號發生器輸出口設置是影響測試結果的關鍵因素，用戶需要根據具體的測試需求選擇合適的參數設置，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
