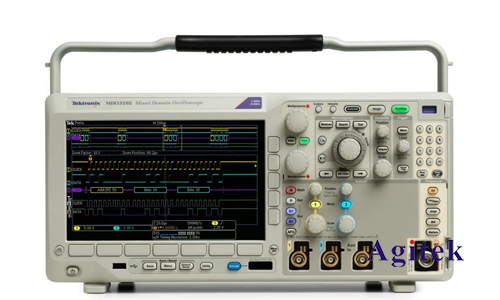

泰克MDO3034是一款功能強大的數字示波器，集成了多種測量功能，其中直流電壓測量是常見應用之一。本文將詳細介紹使用泰克MDO3034示波器測量直流電壓的步驟，幫助用戶快速掌握相關操作。

　　一、儀器準備

　　1.確保泰克MDO3034示波器已連接電源并正常運行。

　　2.連接被測直流電壓信號源到示波器相應的通道輸入端。

　　3.選擇合適的探頭，并連接到示波器通道輸入端。

　　二、示波器設置

　　1.通道設置:

　　選擇測量通道，例如通道1。

　　將通道耦合方式設置為“DC”。

　　設置合適的垂直刻度（V/div），確保信號波形在屏幕上清晰顯示。

　　設置合適的水平刻度（s/div），確保觀察到完整的信號波形。

　　2.觸發設置:

　　選擇觸發方式，例如“自動”觸發或“邊沿”觸發。

　　設置合適的觸發電平，確保信號穩定觸發。

　　三、測量直流電壓

　　1.觀察波形:觀察通道1上的信號波形，確認其是否為穩定的直流電壓信號。

　　2.測量直流電壓值:

　　使用示波器上的測量功能，例如“測量”菜單或“光標”功能。

　　選擇“直流電壓”測量選項。

　　示波器將自動顯示被測直流電壓的值。

　　四、數據分析

　　1.測量結果分析:

　　檢查測量結果是否符合預期。

　　分析信號波形的穩定性，判斷是否存在噪聲或干擾。

　　評估測量誤差，確保測量結果的準確性。

　　2.保存測量結果:

　　可以將測量結果保存到示波器的內部存儲器或外部存儲設備中。

　　也可以將測量結果導出到其他軟件進行更深入的分析。

　　五、注意事項

　　1.確保探頭連接正確，并選擇合適的探頭類型，避免測量誤差。

　　2.在測量過程中，應注意安全操作，避免觸電或損壞設備。

　　3.為了提高測量精度，建議使用高精度探頭和校準過的示波器。

　　4.測量結果的準確性與信號源、示波器和探頭的性能密切相關。

　　六、實際案例

　　以下案例演示了如何使用泰克MDO3034示波器測量一個直流電源的輸出電壓：

　　1.連接直流電源的輸出端到示波器通道1的輸入端。

　　2.使用10:1的探頭，將示波器通道1的輸入阻抗設置為1 MΩ。

　　3.設置示波器通道1的垂直刻度為1 V/div，水平刻度為1 ms/div。

　　4.選擇“自動”觸發方式。

　　5.觀察通道1上的信號波形，確認其為穩定的直流電壓信號。

　　6.使用示波器的“測量”功能，選擇“直流電壓”選項，測量直流電源的輸出電壓。

　　使用泰克MDO3034示波器測量直流電壓操作簡單，過程清晰，通過本文提供的詳細步驟和實際案例，用戶可以快速掌握相關技巧，提高測量效率和準確度，為后續的電路分析和故障診斷提供準確可靠的數據支撐，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
