示波器是電子工程師必不可少的測試儀器，它可以直觀地顯示信號的波形，幫助我們分析信號的特性、找出電路故障等。而觸發模式是示波器的重要功能之一，它可以幫助我們捕捉到特定的信號事件，提高測試效率。

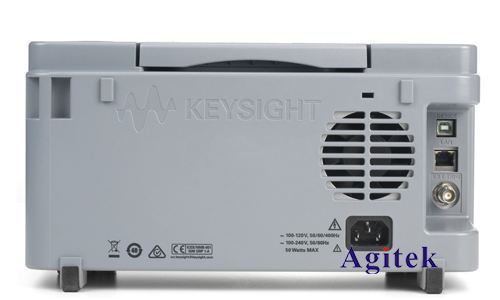

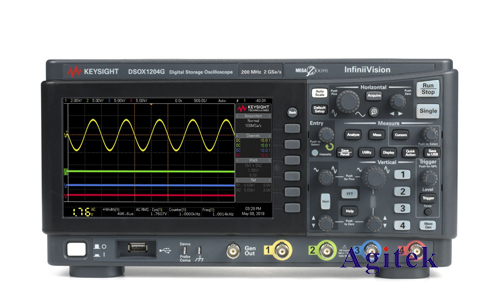

　　是德DSOX1204G示波器是一款性能優異的數字示波器，它擁有豐富的觸發模式，可以滿足各種測試需求。本文將詳細介紹DSOX1204G示波器觸發模式的設置方法，幫助用戶更好地掌握和應用該功能。

　　一、觸發模式概述

　　觸發模式是指示波器根據特定條件捕捉信號的模式。當信號滿足觸發條件時，示波器就會停止信號采集，將當前的信號波形顯示出來。常用的觸發模式包括：

　　邊沿觸發：當信號電壓上升或下降經過某個特定的閾值時觸發。

　　脈沖寬度觸發：當信號脈沖寬度滿足特定條件時觸發。

　　斜率觸發：當信號電壓變化率滿足特定條件時觸發。

　　邏輯觸發：當信號的邏輯狀態滿足特定條件時觸發。

　　視頻觸發：當視頻信號滿足特定條件時觸發。

　　模式觸發：當信號波形滿足特定模式時觸發。

　　二、DSOX1204G示波器觸發模式設置步驟

　　以下以邊沿觸發模式為例，介紹DSOX1204G示波器觸發模式的設置步驟：

　　1.選擇觸發模式：在示波器界面中找到“觸發”菜單，選擇“邊沿觸發”模式。

　　2.設置觸發通道：選擇觸發源通道，例如“CH1”。

　　3.設置觸發斜率：選擇信號上升沿觸發還是下降沿觸發。

　　4.設置觸發電平：設置觸發電壓閾值，即信號需要達到哪個電壓值才會觸發。

　　5.設置觸發耦合：選擇觸發信號的耦合方式，例如“DC”、“AC”或“HF”。

　　6.設置觸發延遲：設置觸發時間延遲，即信號觸發后延遲多少時間開始采集數據。

　　7.設置觸發保持：設置觸發保持時間，即觸發后持續采集數據的時間。

　　三、不同觸發模式應用場景

　　不同的觸發模式適用于不同的應用場景：

　　邊沿觸發：常用于捕獲周期性信號，例如方波、正弦波等。

　　脈沖寬度觸發：常用于捕獲特定寬度脈沖信號，例如時鐘信號、脈沖信號等。

　　斜率觸發：常用于捕獲信號變化率較快的信號，例如突發脈沖、尖峰信號等。

　　邏輯觸發：常用于捕獲邏輯狀態發生變化的信號，例如數字信號、串行數據信號等。

　　視頻觸發：常用于捕獲視頻信號，例如電視信號、視頻信號等。

　　模式觸發：常用于捕獲特定模式的信號，例如通信協議中的數據包等。

　　四、觸發模式設置技巧

　　為了提高觸發效率，可以結合使用多種觸發條件，例如同時設置觸發通道、觸發斜率、觸發電平等。

　　對于高速信號，可以使用高速觸發功能，例如“邊緣觸發”或“脈沖寬度觸發”。

　　對于噪聲較大的信號，可以使用“自動觸發”功能，讓示波器自動尋找**觸發條件。

　　為了方便觀察信號，可以使用“觸發前置”功能，將觸發事件顯示在示波器屏幕的中心位置。

　　正確設置觸發模式可以顯著提高信號捕獲效率，幫助我們更準確地分析信號特性，解決電路故障。希望本文能夠幫助您更好地理解和應用DSOX1204G示波器的觸發模式功能，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
