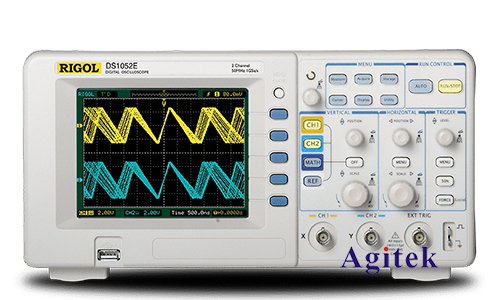

晶振作為電子設備中不可或缺的頻率參考源，其頻率精度直接影響著設備的穩定性和可靠性。測量晶振頻率是電子工程師日常工作中一項重要的任務，而示波器作為電子測量儀器中的主力軍，提供了便捷且精準的測量手段。本文將以普源DS1052E示波器為例，詳細介紹如何利用示波器測量晶振頻率，并分享一些實用的技巧和注意事項。

　　一、示波器測量晶振頻率的基本原理

　　晶振是一種利用石英晶體的壓電效應產生振蕩信號的器件。晶振的頻率與其自身結構和材料特性有關，通常由制造商預先設定。示波器通過對晶振輸出信號進行波形觀察和參數分析，可以準確地測量出晶振的頻率。

　　二、使用普源DS1052E示波器測量晶振頻率的步驟

　　1.連接示波器:將晶振的輸出端連接至示波器的通道1，確保連接牢固。

　　2.設置通道參數:選擇合適的耦合方式（如直流耦合）、垂直靈敏度和時間基準，使晶振的波形清晰地顯示在屏幕上。

　　3.測量頻率:

　　手動測量:使用示波器的光標功能，選擇兩個相鄰波峰或波谷，讀取時間差。頻率即為時間差的倒數。

　　自動測量:許多示波器內置了頻率測量功能，通過相應的按鈕或菜單選項即可自動測量頻率并顯示在屏幕上。

　　4.調整參數:如果測量結果與預期頻率相差較大，可以調整示波器的垂直靈敏度、時間基準等參數，使波形更加清晰，提高測量精度。

　　5.驗證結果:重復測量幾次，確保結果穩定，并與晶振的標稱頻率進行對比。

　　三、測量晶振頻率的技巧和注意事項

　　選擇合適的耦合方式:直流耦合可以保留信號的直流分量，而交流耦合則會濾除直流分量。根據實際情況選擇合適的耦合方式。

　　確保連接牢固:連接線松動會導致信號衰減，影響測量結果。

　　注意波形觀測:確保波形清晰、穩定，避免干擾信號的影響。

　　選擇合適的測量方法:手動測量適合精度要求不高的情況，而自動測量則可以獲得更高的精度。

　　注意單位:測量結果的單位通常為赫茲(Hz)。

　　了解晶振的特性:不同的晶振可能具有不同的溫度特性，因此在不同溫度下測量結果可能會有偏差。

　　使用普源DS1052E示波器測量晶振頻率，操作簡單，結果準確。通過遵循以上步驟和技巧，我們可以輕松地獲得晶振的頻率信息，并進行相關分析和判斷，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
