是德MSOX4052A示波器測試紋波方法
在電子設計中,紋波是常見且重要的指標,它反映了電源或信號的穩定性和純凈度。準確測量紋波對于確保電路性能、穩定性和可靠性至關重要。是德科技MSOX4052A示波器作為一款功能強大的數字示波器,為工程師提供了全面的紋波測試功能。本文將詳細介紹使用MSOX4052A示波器測試紋波的方法,并提供一些實用技巧和注意事項。
1.MSOX4052A示波器概述

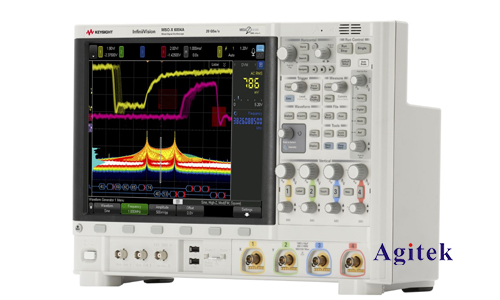

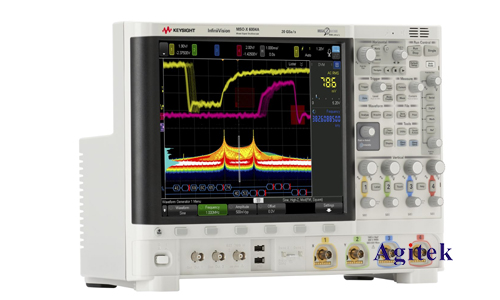

MSOX4052A示波器是一款多通道數字示波器,其配備了先進的功能,包括:
高采樣率和帶寬:能夠捕獲快速變化的信號,提供精確的紋波測量結果。
深存儲器:可存儲大量數據,方便長時間信號分析。
混合信號分析功能:同時測量模擬和數字信號,便于理解信號之間的關系。
強大的測量工具:提供各種自動和手動測量功能,例如紋波峰峰值、平均值、RMS值等。
直觀的界面:易于操作,方便進行紋波測試和分析。
2.紋波測試方法
使用MSOX4052A示波器測試紋波,主要涉及以下步驟:
2.1連接和配置
將信號源連接到示波器的通道。
設置通道的耦合模式(AC或DC),根據信號類型選擇合適的耦合模式。
設置示波器的觸發模式,以捕獲所需的信號。
設置時間刻度和電壓刻度,以確保信號清晰可見。
2.2測量紋波
使用示波器內置的測量工具,例如"測量"菜單中的"紋波峰峰值"、"紋波平均值"或"紋波RMS值"等選項,直接測量紋波指標。
利用示波器的數學功能,例如"FFT分析",可以分析紋波的頻率成分,幫助找出紋波產生的根源。
使用示波器的"Cursors"功能,手動測量紋波峰峰值、周期和頻率等指標。
2.3分析結果
根據測試結果,分析紋波的幅度、頻率和形狀等特征。
結合電路原理圖和相關參數,判斷紋波是否在可接受的范圍內。
如果紋波過大,需要進一步分析原因并采取措施進行優化。
3.實用技巧和注意事項
選擇合適的測量窗口:為了獲得準確的紋波測量結果,應選擇足夠長的測量窗口,以覆蓋信號的多個周期。
注意噪聲的影響:測量時,應盡量避免外界噪聲的干擾??梢允褂檬静ㄆ鞯?quot;噪聲抑制"功能,減少噪聲的影響。
使用正確的測量方法:選擇合適的測量工具和方法,例如選擇"峰峰值"測量方法,測量的是紋波的峰峰值電壓,選擇"平均值"測量方法,測量的是紋波的平均值電壓。
參考標準:根據相關標準,例如電源標準、信號標準等,判斷紋波是否符合要求。
4.示例應用
測試電源紋波:使用MSOX4052A示波器測量直流電源的紋波,可以判斷電源的穩定性和質量。
測試信號紋波:使用MSOX4052A示波器測量信號的紋波,可以判斷信號的質量和穩定性,例如音頻信號、視頻信號等。
測試電路噪聲:使用MSOX4052A示波器測量電路中的噪聲,可以分析噪聲產生的原因,并采取措施降低噪聲。
是德MSOX4052A示波器是一款功能強大的測試儀器,它為工程師提供了多種方法來測試紋波。通過正確使用示波器和相關技術,工程師可以準確地測量和分析紋波,從而確保電路的性能、穩定性和可靠性,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
