是德DSOX4054A示波器測量頻率的方法
一、DSOX4054A示波器簡介

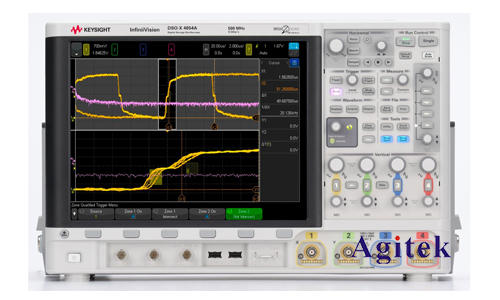

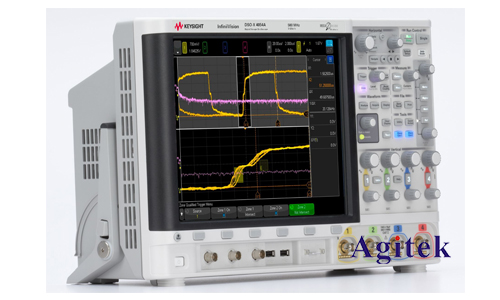

是德DSOX4054A示波器是一款高性能的數字存儲示波器,擁有4個通道,帶寬可達500 MHz。它集成了多種測量功能,包括頻率測量、幅度測量、時間測量、波形分析等。DSOX4054A示波器適用于各種電子應用,包括電路設計、調試、故障診斷等。
二、DSOX4054A示波器頻率測量方法
DSOX4054A示波器提供了多種方法進行頻率測量,用戶可以根據具體情況選擇最合適的方法:
1.自動測量功能
DSOX4054A示波器集成了自動測量功能,可以自動識別信號并進行頻率測量。用戶只需將信號輸入示波器,并在屏幕上選擇“頻率”測量選項即可。自動測量功能方便快捷,適合快速測量頻率值。
2.鼠標測量
DSOX4054A示波器提供了鼠標測量功能,用戶可以手動選擇波形上的兩個點,示波器會自動計算兩個點之間的時間間隔,并根據時間間隔計算信號頻率。鼠標測量功能靈活方便,可以根據需要測量波形上的任意兩個點。
3.頻率計功能
DSOX4054A示波器內置頻率計功能,可以對輸入信號進行精準測量。用戶只需將信號輸入示波器,并選擇頻率計功能即可。頻率計功能可以提供高精度的頻率測量結果,適用于對頻率測量精度要求較高的應用。
4.FFT分析
DSOX4054A示波器支持FFT分析功能,可以將時域信號轉換為頻域信號,并顯示信號的頻率譜。通過觀察信號的頻率譜,用戶可以直觀地識別信號的頻率成分,以及判斷是否存在干擾信號。FFT分析功能適用于對信號頻率成分進行深入分析的應用。
三、頻率測量技巧
1.信號質量
頻率測量結果的準確性取決于信號質量。為了獲得準確的頻率測量結果,用戶需要保證信號的質量,包括信號幅度、信號穩定性、信號波形等。如果信號幅度過低或信號不穩定,會影響頻率測量的準確性。
2.采樣率
DSOX4054A示波器的采樣率影響測量結果的準確性。采樣率越高,測量結果越準確。用戶需要根據信號的頻率選擇合適的采樣率。一般情況下,采樣率至少要高于信號頻率的10倍以上。
3.時間基準
DSOX4054A示波器的時間基準設置影響頻率測量的結果。用戶需要根據信號的頻率選擇合適的時間基準。時間基準設置過短,可能會導致信號顯示不完整,影響頻率測量的準確性。
4.觸發設置
DSOX4054A示波器的觸發設置影響信號的顯示和測量。用戶需要根據信號的特點選擇合適的觸發模式和觸發電平。合適的觸發設置可以確保信號穩定顯示,提高頻率測量的準確性。
是德DSOX4054A示波器提供了多種方法進行頻率測量,用戶可以根據具體情況選擇最合適的方法。為了獲得準確的頻率測量結果,用戶需要注意信號質量、采樣率、時間基準和觸發設置。掌握DSOX4054A示波器頻率測量方法,可以幫助用戶更好地理解和應用該儀器進行頻率測量,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
