普源DS1102E示波器測晶振波形

發布日期:2024-06-27 17:20:31         瀏覽數:

  在電子電路設計和調試過程中,晶振(晶體振蕩器)扮演著至關重要的角色。它作為電路的時鐘源,為整個系統提供穩定的時間參考。而利用示波器測量晶振的波形,則可以有效地評估晶振的性能,例如頻率、振幅、相位等。本文將以普源DS1102E示波器為例,詳細介紹如何使用示波器測量晶振波形。

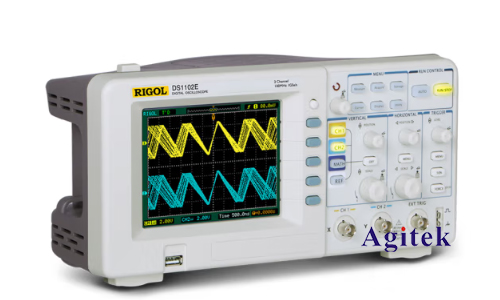

普源DS1102E示波器測晶振波形(圖1)

  一、準備工作

  1.連接示波器:將晶振的輸出端連接到示波器的通道1或通道2的輸入端。注意選擇合適的探頭,一般來說,10倍探頭足以滿足大部分晶振測量的需求。

  2.設置示波器:

  時基設置:根據晶振的頻率,選擇合適的時基范圍。例如,對于10MHz的晶振,可以將時基設置為100ns/div。

  垂直設置:將垂直耦合設置為DC,并根據晶振的輸出電壓選擇合適的垂直刻度。

  觸發設置:選擇合適的觸發模式,例如上升沿觸發,并設置觸發電平。

  通道設置:將通道1設置為顯示波形,通道2可以設置為參考信號或其他需要觀察的信號。

  二、測量晶振波形

  1.觀察波形:觀察示波器顯示的晶振波形,并根據需要調整時基、垂直刻度等參數。

  2.測量頻率:使用示波器內置的頻率測量功能,可以準確地測量晶振的頻率。

  3.分析波形:

  振幅:觀察波形的峰峰值,可以判斷晶振的輸出電壓。

  上升時間和下降時間:測量波形的上升時間和下降時間,可以評估晶振的響應速度。

  占空比:計算高電平時間占總周期的比例,可以了解晶振的占空比特性。

  相位:如果需要測量多個晶振的相位差,可以使用示波器的相位測量功能。

  三、常見問題及解決方法

  1.無法觀察到波形:

  檢查晶振的連接是否正確,確保輸出端與示波器的輸入端連接良好。

  確認示波器的通道設置是否正確,例如垂直耦合、通道選擇等。

  調整時基和垂直刻度,確保波形能夠在示波器屏幕上顯示。

  2.波形不穩定:

  確保晶振的電源電壓穩定,避免出現電壓波動。

  檢查晶振的負載是否過重,適當減小負載可以提高波形的穩定性。

  確認晶振的頻率是否與電路設計一致,避免頻率偏差導致波形不穩定。

  3.頻率測量不準確:

  確保示波器的頻率測量功能正常工作,并進行校準。

  選擇合適的時基范圍,避免采樣頻率不足導致頻率測量誤差。

  確保晶振的頻率穩定性,避免環境因素的影響。

  四、不同類型晶振的測量技巧

  1.石英晶振:石英晶振的頻率穩定性高,可以采用普通的測量方法進行測試。

  2.陶瓷晶振:陶瓷晶振的頻率穩定性相對較低,測量時要注意環境溫度和電壓的變化對頻率的影響。

  3.壓電晶振:壓電晶振的頻率可以隨施加的電壓改變,測量時需要控制電壓穩定,并記錄電壓變化對頻率的影響。

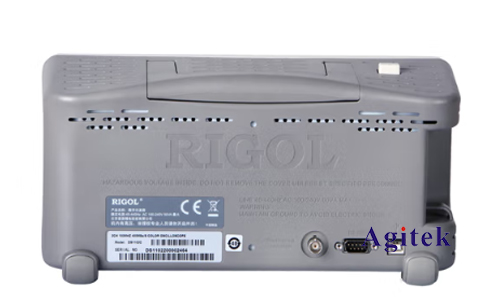

普源DS1102E示波器測晶振波形(圖2)

  本文以普源DS1102E示波器為例,詳細介紹了晶振波形的測量方法和技巧。通過了解晶振波形的特征,可以有效地評估晶振的性能,幫助用戶更好地設計和調試電子電路。在實際應用中,還需要根據具體情況選擇合適的測量方法和參數,才能獲得更準確的測試結果嗎,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
