是德DSOX4104A示波器測量頻率的方法

發布日期:2024-07-02 17:34:10         瀏覽數:

  是德DSOX4104A數字存儲示波器是電子工程師和技術人員常用的儀器,它能夠捕獲和分析信號,并提供多種測量功能,其中頻率測量是至關重要的一個。本文將詳細介紹如何使用DSOX4104A示波器測量頻率,涵蓋自動測量和手動測量兩種方法,并提供詳細步驟和示例說明。

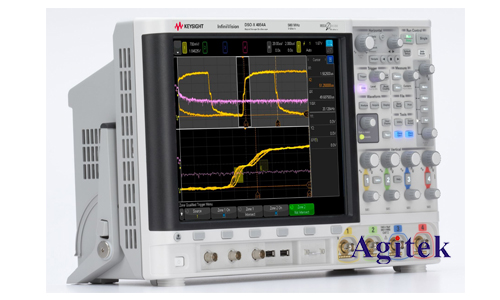

是德DSOX4104A示波器測量頻率的方法(圖1)

  自動測量頻率

  DSOX4104A示波器提供了自動頻率測量功能,可以方便快捷地獲得信號的頻率信息。以下是使用自動測量功能測量頻率的步驟:

  1.連接信號:將待測信號連接到示波器的通道。

  2.設置觸發:確保示波器正確觸發,以便捕獲穩定且清晰的信號波形。

  3.選擇測量:在示波器的菜單中選擇"測量"或"測量設置"選項。

  4.選擇頻率測量:在測量列表中選擇"頻率"或"頻率(周期)"選項。

  5.查看結果:示波器會在屏幕上顯示測量結果,即信號的頻率值。

  手動測量頻率

  在某些情況下,自動測量可能無法滿足要求,例如信號包含多個頻率成分,需要手動測量特定頻率。以下是使用手動測量方法測量頻率的步驟:

  1.連接信號:將待測信號連接到示波器的通道。

  2.設置觸發:確保示波器正確觸發,以便捕獲穩定且清晰的信號波形。

  3.選擇光標:在示波器的工具欄中選擇光標工具,并放置兩個光標,分別指向波形上的兩個相鄰峰值。

  4.計算頻率:通過光標讀出兩個峰值之間的水平距離,該距離代表一個周期的時長,然后用1除以該時長即可得到頻率。例如,如果兩個峰值之間的水平距離為10毫秒,則頻率為1/0.01秒=100 Hz。

  使用FFT分析測量頻率

  除了上述兩種方法外,還可以使用示波器的快速傅里葉變換(FFT)功能分析信號的頻率成分。

  1.設置FFT模式:在示波器的菜單中選擇"FFT"或"頻譜分析"選項。

  2.查看頻譜圖:示波器會顯示信號的頻譜圖,橫軸代表頻率,縱軸代表幅度。

  3.識別頻率峰值:頻譜圖中出現的峰值代表信號中存在的頻率成分,峰值的位置即為頻率。

  注意事項

  確保示波器的帶寬足夠高,能夠準確測量待測信號的頻率。

  信號的采樣率應足夠高,以確保頻率測量結果的精確性。

  注意波形的穩定性和噪聲水平,它們會影響頻率測量的準確性。

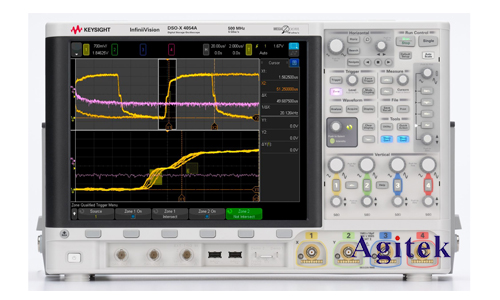

是德DSOX4104A示波器測量頻率的方法(圖2)

  是德DSOX4104A示波器提供多種頻率測量方法,包括自動測量、手動測量和FFT分析。選擇最適合您需求的方法,并注意以上注意事項,可以確保頻率測量結果的準確性,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
