泰克TBS1202C示波器測電壓的使用方法

發布日期:2024-07-03 16:49:21         瀏覽數:

  泰克TBS1202C是一款功能強大且易于使用的數字示波器,廣泛應用于電子工程、科研、教學等領域。其功能之一便是測量電壓信號,本文將詳細介紹使用泰克TBS1202C示波器進行電壓測量的步驟和注意事項,并分享一些實用技巧。

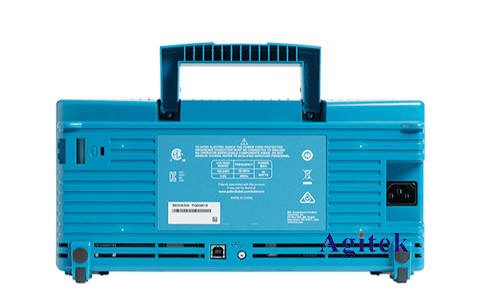

泰克TBS1202C示波器測電壓的使用方法(圖1)

  準備工作

  1.連接示波器:將示波器與電源連接,并根據需要連接信號源。

  2.設置通道:選擇需要測量的通道(CH1或CH2),并確認探頭類型。

  3.選擇量程:根據預期電壓信號的大小,選擇合適的量程。

  4.設置觸發:根據需要,設置觸發模式,例如自動觸發或邊沿觸發。

  5.設置時間刻度:選擇合適的時間刻度,以便清晰地觀察信號波形。

  測量步驟

  1.連接探頭:將探頭的黑色接地端連接到信號源的參考點(通常為接地),將探頭的紅色端連接到需要測量的信號點。

  2.觀察波形:在示波器屏幕上觀察信號波形,確保信號完整且穩定。

  3.測量電壓:通過示波器上的“測量”功能,選擇“電壓”選項,即可測量信號的峰峰值電壓、平均值電壓、有效值電壓等。

  4.調整參數:根據實際測量需要,調整時間刻度、觸發模式、量程等參數,以獲得更精確的測量結果。

  注意事項

  探頭類型:不同的探頭具有不同的阻抗和衰減系數,應根據實際情況選擇合適的探頭,并注意探頭的衰減系數,以便對測量結果進行校正。

  量程選擇:量程的選擇應與預期電壓信號的幅值相匹配。過小的量程會導致信號失真,過大的量程則無法精確測量。

  接地:確保探頭的接地端連接到信號源的參考點,以避免測量誤差。

  信號耦合:根據信號類型選擇合適的耦合模式,例如直流耦合或交流耦合。

  噪聲:在測量過程中應注意周圍環境的噪聲,盡量避免噪聲對測量結果的影響。

  技巧與應用

  使用自動測量功能:TBS1202C示波器具有自動測量功能,可以自動識別信號的峰峰值、平均值等參數,方便快速測量。

  使用數學運算功能:示波器可以進行信號的數學運算,例如加減乘除、積分、微分等,可以用來分析更復雜的信號。

  使用存儲功能:示波器可以將信號波形保存為圖片或數據文件,方便后續分析和共享。

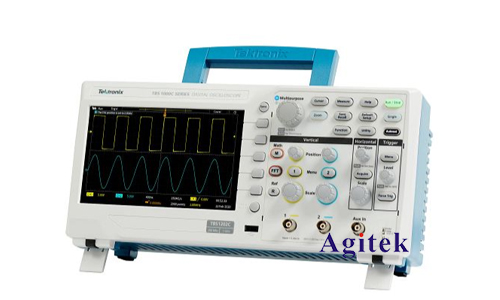

泰克TBS1202C示波器測電壓的使用方法(圖2)

  使用泰克TBS1202C示波器測量電壓是一個相對簡單的過程,通過以上步驟和注意事項,可以確保測量結果的準確性和可靠性。示波器功能強大,可以應用于多種測量場景,熟練掌握示波器的使用技巧,可以幫助工程師更好地分析信號,解決問題,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
