是德MSOX4104A示波器測量頻率的方法

發布日期:2024-07-03 16:57:03         瀏覽數:

  是德科技MSOX4104A數字示波器是一款功能強大的測試儀器,其內置的頻率測量功能可以幫助用戶精確測量信號的頻率。本文將詳細介紹MSOX4104A示波器頻率測量的不同方法,并提供操作步驟和注意事項,旨在幫助用戶更好地理解和運用該儀器。

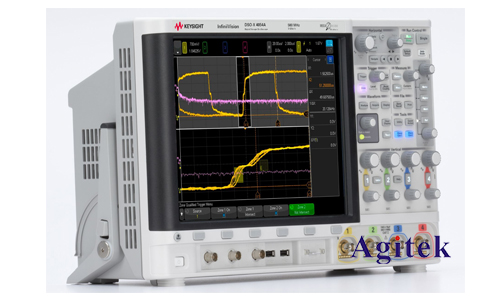

是德MSOX4104A示波器測量頻率的方法(圖1)

  一、頻率測量方法

  MSOX4104A示波器提供多種頻率測量方法,適用于不同的測量場景:

  自動測量:通過示波器的自動測量功能,可以輕松獲取信號的頻率值。用戶只需將信號接入示波器,并選擇合適的測量參數,示波器就會自動識別并顯示頻率值。

  手動測量:使用示波器的光標功能,用戶可以手動測量兩個波形周期的間隔,并利用時間間隔與頻率的關系計算信號頻率。這種方法適用于需要更精確測量或需要觀察信號細節的場景。

  FFT分析:通過示波器的頻譜分析功能,用戶可以將信號轉換為頻譜,并在頻譜圖上直接觀察信號頻率及其諧波成分。這種方法適用于分析信號頻譜特性或識別信號中的干擾成分。

  頻率計數器:MSOX4104A內置了高精度頻率計數器,可以精確測量信號的頻率。用戶只需將信號接入計數器輸入,并設置合適的門控時間,即可獲得高精度的頻率測量結果。

  二、自動測量操作步驟

  1.連接信號源:將被測信號連接到示波器的通道輸入。

  2.設置測量參數:進入示波器的測量菜單,選擇“頻率”測量參數。

  3.設置觸發條件:根據信號的特點,設置合適的觸發條件,確保示波器可以穩定地捕捉到信號。

  4.觀察測量結果:示波器會自動測量并顯示信號的頻率值。

  三、手動測量操作步驟

  1.選擇光標模式:進入示波器的光標菜單,選擇“時間光標”模式。

  2.設置光標位置:使用光標按鈕將光標移動到兩個相鄰波形的零交叉點。

  3.計算頻率:利用時間光標顯示的時間間隔,并根據時間間隔與頻率的公式計算信號頻率。

  四、FFT分析操作步驟

  1.進入頻譜分析模式:進入示波器的頻譜分析菜單,選擇“FFT”模式。

  2.設置頻譜分析參數:調整頻譜分析的窗口大小和分辨率。

  3.觀察頻譜圖:示波器會顯示信號的頻譜圖,用戶可以觀察信號頻率及其諧波成分。

  五、頻率計數器操作步驟

  1.進入頻率計數器模式:進入示波器的計數器菜單,選擇“頻率計數器”模式。

  2.設置門控時間:根據信號頻率選擇合適的門控時間,確保計數器可以準確地計數信號周期。

  3.觀察計數結果:示波器會顯示信號的頻率測量結果。

  六、注意事項

  確保信號源穩定,避免信號漂移或干擾。

  選擇合適的測量參數,例如觸發條件、門控時間等。

  觀察信號波形,確保測量結果準確可靠。

  使用示波器的自動校準功能,保證測量結果的準確性。

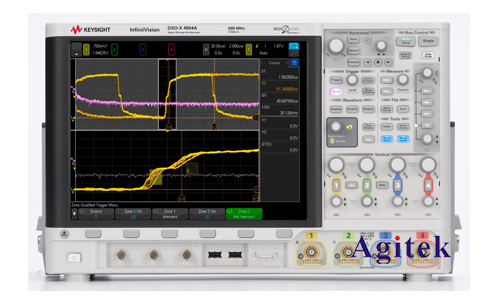

是德MSOX4104A示波器測量頻率的方法(圖2)

  MSOX4104A示波器提供多種頻率測量方法,用戶可以根據不同的測量需求選擇合適的測量方法。熟練掌握示波器的頻率測量功能,可以幫助用戶更加高效地進行信號測試和分析,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
