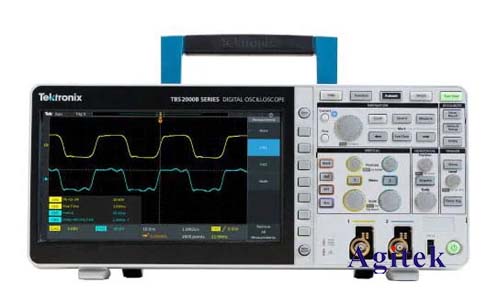

示波器是電子測量領域中不可或缺的儀器，它可以直觀地顯示信號的波形，幫助工程師和技術人員分析、調試和診斷電路。泰克TBS2074B示波器是一款功能強大的數字示波器，擁有多種測量功能和分析工具，適用于各種應用場景，其中包括測量交流電。

　　一、示波器基本操作

　　在進行交流電測量之前，需要了解泰克TBS2074B示波器的基本操作，包括：

　　1.開機和連接：打開示波器電源開關，將電源線連接到電源插座。

　　2.設置通道：選擇要使用的通道，并設置通道的耦合方式（AC/DC）、垂直刻度（V/DIV）、時間刻度（S/DIV）等參數。

　　3.觸發設置：設定觸發類型（Edge、Pulse、Slope）、觸發電平（V）和觸發模式（Auto、Normal）。

　　4.波形顯示：在示波器屏幕上觀察信號波形，并根據需要調整顯示參數。

　　5.測量功能：使用示波器內置的測量功能，如電壓、頻率、周期等，對信號進行分析。

　　二、探頭連接

　　在測量交流電時，需要使用示波器探頭將信號連接到示波器。通常使用10:1的探頭，即探頭輸入電壓是示波器顯示電壓的10倍。

　　1.連接探頭：將探頭的探測端連接到待測電路的測試點，將探頭的另一端連接到示波器的通道輸入端。

　　2.校準探頭：為了確保測量結果的準確性，需要對探頭進行校準。校準方法通常是在示波器菜單中選擇探頭校準選項，并按照屏幕提示操作。

　　3.安全注意事項：在測量高壓交流電時，務必注意安全，戴上絕緣手套和安全眼鏡，并確保測量環境安全。

　　三、測量交流電

　　1.信號接入：將探頭連接到待測電路的交流電端，并確保連接牢固。

　　2.設置通道參數：設置通道的耦合方式為AC，垂直刻度根據信號的電壓幅度進行調整，時間刻度根據信號的頻率進行調整。

　　3.設置觸發：將觸發類型設置為Edge，觸發電平設置為交流電波形的零交叉點，觸發模式設置為Auto。

　　4.觀察波形：在示波器屏幕上觀察交流電波形，并檢查波形的完整性、頻率和幅度等參數。

　　5.測量數據：使用示波器的測量功能，測量交流電的峰值電壓、有效值電壓、頻率、周期等參數。

　　6.數據分析：根據測量數據分析交流電信號的特征，并進行相應的調試或診斷。

　　四、注意事項

　　1.安全第一：測量交流電時，必須注意安全，避免觸電。

　　2.信號接地：確保待測電路的信號接地良好，避免接地不良導致測量結果不準確。

　　3.探頭校準：定期對探頭進行校準，確保測量結果的準確性。

　　4.參數設置：正確設置示波器的通道參數和觸發參數，確保測量結果準確可靠。

　　5.數據分析：根據測量結果和實際應用場景進行合理的數據分析，并得出正確的結論。

　　使用泰克TBS2074B示波器測量交流電是一個簡單而有效的過程，通過合理的設置和操作，可以輕松獲取交流電信號的特征參數，為電路調試和診斷提供有力的支持，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
