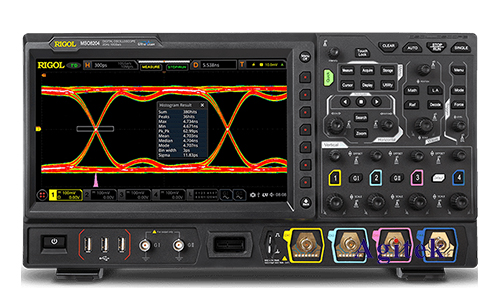

諧振現象廣泛存在于電子電路中，是電路的重要特性之一。準確測量諧振點對于理解電路特性、優化電路設計和故障診斷至關重要。普源示波器作為常用的電子測量儀器，具備豐富的功能和強大的測量能力，可高效準確地測量電路諧振點。本文將以普源示波器為例，詳細介紹諧振點的測量方法，并結合實際應用場景進行分析。

　　一、諧振現象及測量原理

　　諧振是指當電路的激勵頻率與電路的固有頻率相一致時，電路中的電流或電壓達到最大值，從而產生能量最大積累或轉移的現象。諧振點通常對應于電路的諧振頻率，可以通過測量電路的頻率響應曲線來確定。

　　1.1頻率響應曲線

　　頻率響應曲線描述了電路在不同頻率下輸出信號幅值和相位變化的情況，通常分為幅頻特性和相頻特性。諧振點對應于幅頻特性曲線的峰值，相頻特性曲線在諧振點附近通常呈現快速變化。

　　1.2諧振類型

　　電路中的諧振類型主要分為串聯諧振和并聯諧振。

　　串聯諧振:電路中電阻、電感和電容串聯連接，當頻率達到諧振頻率時，電路阻抗最小，電流最大。

　　并聯諧振:電路中電阻、電感和電容并聯連接，當頻率達到諧振頻率時，電路阻抗最大，電流最小。

　　二、利用普源示波器測量諧振點

　　2.1示波器功能介紹

　　普源示波器具備多種測量功能，包括：

　　頻率計:用于測量信號的頻率。

　　幅值測量:用于測量信號的峰峰值、有效值、平均值等。

　　相位測量:用于測量兩個信號之間的相位差。

　　頻譜分析:用于觀察信號的頻譜分布，可直觀顯示諧振頻率。

　　2.2測量步驟

　　1.連接電路：將被測電路連接到示波器的輸入通道。

　　2.設置激勵信號：使用示波器的信號發生器或外部信號源，產生激勵信號。

　　3.調整激勵信號頻率：逐漸改變激勵信號的頻率，并觀察示波器上的波形變化。

　　4.識別諧振點：在幅頻特性曲線中找到峰值對應的頻率，即為諧振頻率。

　　5.測量諧振點參數：利用示波器的測量功能，測量諧振點處的信號幅值、相位等參數。

　　2.3測量方法示例

　　2.3.1串聯諧振測量

　　利用示波器的幅值測量功能，將激勵信號頻率逐漸改變，并觀察示波器上的輸出信號幅值變化。當輸出信號幅值達到最大值時，即為諧振點。

　　2.3.2并聯諧振測量

　　利用示波器的頻譜分析功能，觀察信號的頻譜分布，諧振點對應于頻譜圖中的峰值頻率。

　　三、諧振測量應用場景

　　諧振測量廣泛應用于電子電路設計、調試和故障診斷中，例如：

　　濾波器設計:通過測量濾波器的諧振點，可以確定濾波器的通帶和阻帶頻率，并優化濾波器的性能。

　　振蕩器設計:通過測量振蕩電路的諧振點，可以確定振蕩器的振蕩頻率，并調整振蕩器的頻率穩定性。

　　故障診斷:通過測量電路的諧振點，可以判斷電路是否存在諧振故障，并定位故障點。

　　利用普源示波器測量諧振點是簡便高效的方法，通過合理的測量步驟和分析方法，可以有效確定電路的諧振頻率和相關參數，并為電路設計、調試和故障診斷提供重要依據。本文介紹了普源示波器在諧振測量中的應用，并提供了多種測量技巧和應用場景，希望能為用戶提供幫助，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
