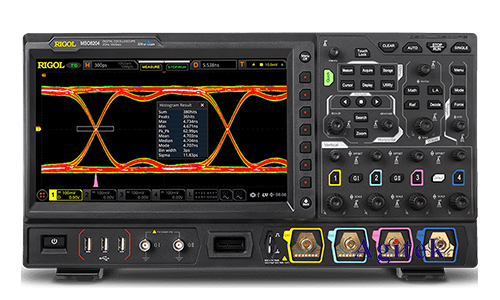

普源示波器測線圈波形:原理、方法及注意事項
線圈是電子電路中常見的元件,其電感特性在電路中扮演著重要的角色。在電路設計和調試過程中,對線圈波形的準確測量至關重要。普源示波器作為一種功能強大的測量?jī)x器,可以有效地測量線圈的波形,為電路分析和故障診斷提供可靠的依據。本文將詳細介紹利用普源示波器測量線圈波形的原理、方法及注意事項,并提供一些實際應用的例子。
一、線圈波形測量的原理
線圈的波形是由電流和電壓隨時間變化而形成的。測量線圈波形需要理解以下基本原理:
電感特性:線圈具有電感特性,即當線圈中的電流發生變化時,會產生一個反電動勢,阻礙電流的變化。
磁場變化:線圈中的電流會產生磁場,磁場的變化會反過來影響線圈中的電流。
示波器的作用:示波器通過采集電壓信號,并將其轉換為圖形,以顯示電壓隨時間變化的規律。
二、測量方法
利用普源示波器測量線圈波形,需要以下步驟:
1.連接線路:將線圈的兩個端點分別連接到示波器的通道1和通道2。
2.選擇測量模式:由于線圈一般用于交流電路,因此選擇交流耦合模式。
3.設置量程和時間刻度:根據線圈的電壓和頻率,選擇合適的量程和時間刻度。
4.觀察波形:觀察示波器屏幕上顯示的波形,并根據需要調整測量參數。
5.測量波形參數:利用示波器的測量功能,可以測量線圈波形的幅值、頻率、相位等參數。
三、注意事項
在測量線圈波形時,需要注意以下幾點:
接地:保證示波器的接地良好,防止干擾信號。
探頭補償:使用示波器探頭時,需要進行探頭補償,以確保測量結果的準確性。
示波器帶寬:示波器的帶寬應大于線圈工作頻率,否則會造成信號失真。
測量環境:保證測量環境不受干擾,例如電磁干擾、機械振動等。
四、應用實例
利用普源示波器測量線圈波形,可以幫助我們分析和解決以下問題:
判斷線圈是否正常工作:通過觀察線圈波形的形狀和參數,可以判斷線圈是否正常工作。
分析線圈的特性:通過測量線圈波形,可以分析線圈的電感值、品質因數等特性。
診斷電路故障:利用線圈波形,可以診斷電路中是否存在線圈故障,例如線圈短路、斷路等。
普源示波器是測量線圈波形的有效工具。本文詳細介紹了利用普源示波器測量線圈波形的原理、方法及注意事項。通過正確使用示波器,我們可以準確地測量線圈波形,為電路分析和故障診斷提供可靠的依據,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
