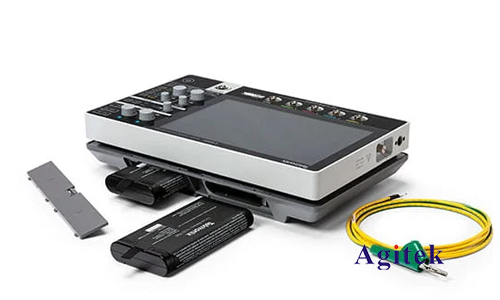

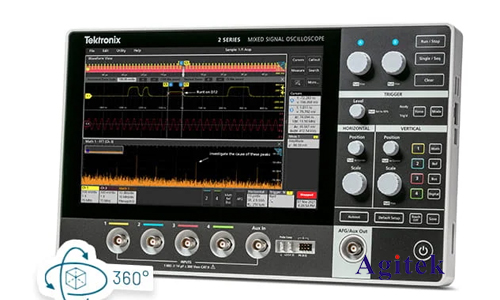

泰克MSO24示波器是一款功能強大的測試儀器，能夠以高精度和靈活性測量各種信號，包括電流波形。正確設置示波器以測試電流波形至關重要，這能夠幫助用戶準確地測量電流信號，并分析電路中的電流特性。本文將詳細介紹如何使用泰克MSO24示波器測試電流波形，并提供一些實用的技巧和建議。

　　測試電流波形的原理

　　在使用示波器測試電流波形時，通常需要將電流信號轉換為電壓信號，因為示波器只能測量電壓。常用的轉換方法是使用電流探頭或分流電阻。

　　電流探頭:電流探頭是一種專門用于測量電流的傳感器，它通常采用磁場感應原理，將電流轉換為與之成比例的電壓信號。

　　分流電阻:分流電阻是一種阻值很小的電阻，將電流信號的一部分分流到示波器輸入端，通過測量分流電阻上的壓降來推算電流值。

　　泰克MSO24示波器測試電流波形設置步驟

　　1.選擇合適的探頭或分流電阻:根據待測電流的大小和頻率范圍選擇合適的電流探頭或分流電阻。

　　2.連接探頭或分流電阻:將電流探頭或分流電阻連接到電路中需要測量的電流路徑上。

　　3.將探頭或分流電阻連接到示波器:將電流探頭或分流電阻的輸出端連接到示波器的輸入通道。

　　4.設置示波器參數:

　　通道設置:選擇正確的輸入通道，并根據探頭或分流電阻的比例系數進行校準。

　　時間基準設置:根據待測電流波形的頻率設置合適的時間基準，以確保能夠完整地顯示波形。

　　垂直刻度設置:根據待測電流的范圍設置合適的垂直刻度，以確保波形能夠清晰地顯示在屏幕上。

　　觸發設置:設置合適的觸發模式和觸發電平，以確保示波器能夠準確地捕捉到所需的電流波形。

　　5.觀察和測量波形:觀察示波器屏幕上的波形，并根據需要進行測量和分析。

　　一些實用的技巧和建議

　　使用示波器的自動設置功能:泰克MSO24示波器提供自動設置功能，可以幫助用戶快速設置示波器參數。

　　使用示波器的數學運算功能:泰克MSO24示波器提供多種數學運算功能，可以對測量到的電流波形進行分析和處理，例如求平均值、峰值、有效值等。

　　使用示波器的存儲功能:可以將測量的電流波形保存到示波器的存儲器中，以便后續分析和比較。

　　使用示波器的網絡功能:泰克MSO24示波器提供網絡功能，可以將測量結果上傳到網絡，方便用戶進行遠程分析和協作。

　　泰克MSO24示波器是一款功能強大的測試儀器，能夠有效地幫助用戶測試電流波形。通過選擇合適的探頭或分流電阻，并正確設置示波器參數，用戶可以準確地測量電流信號，并進行深入分析。本文提供的步驟和技巧能夠幫助用戶更好地使用泰克MSO24示波器測試電流波形，獲得更準確的測量結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
