普源MSO7014示波器測電流

發布日期:2024-07-15 16:49:13         瀏覽數:

  普源MSO7014示波器是一款功能強大的儀器,可以用于多種測試和測量任務,包括電流測量。本文將詳細介紹如何利用MSO7014示波器測量電流,并提供一些實用的技巧和應用案例,以幫助使用者更有效地進行電流測量。

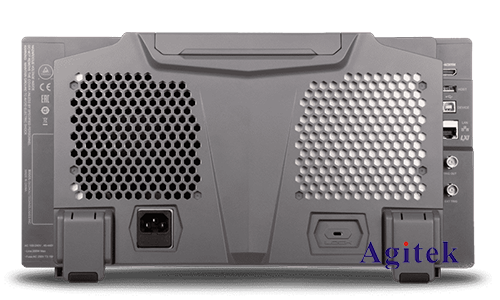

普源MSO7014示波器測電流(圖1)

  1.測量方法

  1.1電流探頭

  使用示波器測量電流需要使用專門的電流探頭。電流探頭通常由一個磁性環繞的線圈構成,線圈內的電流變化會產生磁場變化,從而在探頭內感應出電壓。這個電壓信號被傳送到示波器,并在示波器上顯示出來。

  1.2電流探頭連接方式

  直接測量:直接將電流探頭夾在待測導線或元件上。這種方法適用于測量較大的電流,但要注意探頭的電流范圍和額定值。

  電流互感器:對于高電流測量,可以使用電流互感器。電流互感器可以將高電流轉換為低電流信號,以便在示波器上顯示。

  霍爾效應傳感器:霍爾效應傳感器可以通過測量磁場變化來感應電流。它可以用于測量直流電流和交流電流,并且不受磁場干擾。

  1.3示波器設置

  通道選擇:將電流探頭的輸出連接到示波器的通道輸入。

  垂直比例:根據電流探頭的規格和待測電流的大小,調整垂直比例。

  時間刻度:根據待測電流的頻率和變化速度,調整時間刻度。

  觸發設置:使用合適的觸發模式,例如邊緣觸發或斜率觸發,以確保能夠準確地捕獲電流信號。

  測量功能:利用示波器的測量功能,例如測量峰值電流、平均電流、有效值電流等。

  2.測量技巧

  探頭位置:將電流探頭放置在待測導線或元件的中心位置,以確保測量結果的準確性。

  接地:確保電流探頭的接地端與示波器的接地端連接良好,以避免噪聲干擾。

  信號衰減:對于較大的電流,可以使用分流電阻來衰減電流信號,以防止探頭過載。

  干擾消除:電流測量可能會受到周圍環境中的電磁干擾,可以使用屏蔽線或濾波器來消除干擾。

  校準:定期校準電流探頭,以確保測量結果的準確性。

  3.應用案例

  電機電流測量:測量電機繞組中的電流,可以用來診斷電機性能,例如過載、短路等問題。

  電源電流測量:測量電源的輸出電流,可以用來評估電源的效率、負載能力等。

  電子電路電流測量:測量電子電路中各個元件的電流,可以用來分析電路的運行狀態,找出故障原因。

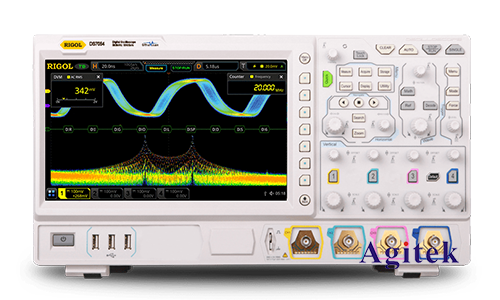

普源MSO7014示波器測電流(圖2)

  利用普源MSO7014示波器測量電流是一項常用的測試方法,它可以幫助使用者深入了解電路的運行狀態,診斷問題,并進行優化。本文詳細介紹了電流測量的原理、方法、技巧和應用案例,希望可以幫助使用者更有效地利用示波器進行電流測量,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
