是德UXR1102B示波器測量頻率的方法

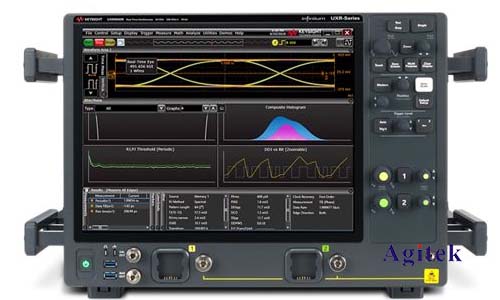

Keysight UXR1102B示波器是一款功能強大的儀器,能夠進行各種測量,其中包括頻率測量。本文將詳細介紹使用UXR1102B示波器測量頻率的各種方法,并提供相應的操作步驟和注意事項。
一、基本頻率測量方法
1.自動測量功能:
-連接信號源到示波器的通道,并開啟通道。
-在示波器的屏幕上,選擇“測量”選項卡。
-在測量列表中,選擇“頻率”選項。
-示波器將自動計算信號的頻率并顯示在屏幕上。
2.手動測量功能:
-在屏幕上使用光標工具,在信號波形上選擇兩個相鄰的周期。
-示波器將顯示選定時間段的時長,即信號的周期。
-利用公式"頻率=1/周期"計算信號頻率。
二、高級頻率測量方法
1.FFT分析法:
-使用示波器內置的FFT分析功能,將信號轉換為頻譜圖。
-在頻譜圖上,可以清晰地看到信號的頻率成分,并找到最大值對應的頻率,即為信號的主要頻率。
-使用FFT分析還可以分析信號中是否存在諧波或噪聲等干擾。
2.邊沿觸發法:
-在信號的上升沿或下降沿觸發示波器,并使用光標測量兩個相鄰的邊沿之間的間隔。
-利用公式"頻率=1/周期"計算信號頻率。
-該方法適用于測量周期性信號的頻率,并可以提高測量精度。
3.脈沖計數法:
-使用示波器的脈沖計數功能,計數一定時間段內的脈沖數。
-利用公式"頻率=脈沖數/時間段"計算信號頻率。
-該方法適用于測量非周期性信號的頻率,并可以提高測量精度。
三、測量頻率的注意事項
1.信號的頻率范圍:UXR1102B示波器具有特定的帶寬,需確保被測信號的頻率范圍在示波器的測量范圍之內。
2.信號的幅度:信號的幅度應足夠大,以確保示波器能夠準確地識別和測量。
3.信號的噪聲:信號中存在的噪聲可能會影響測量結果,需盡可能減小噪聲的影響。
4.示波器的設置:合適的采樣率、時間基準和觸發設置,可以提高測量精度。
Keysight UXR1102B示波器提供多種頻率測量方法,用戶可以根據實際情況選擇最合適的方法。掌握正確的操作步驟和注意事項,可以提高頻率測量的精度和效率,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
