是德DSOX3054G示波器測試電流波形怎么設置

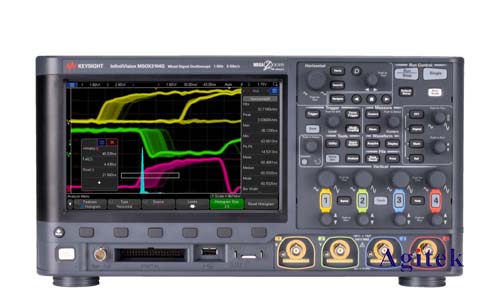

是德科技的DSOX3054G示波器是一款功能強大、性能優異的數字示波器,廣泛應用于電子工程、電氣工程、科研等領域。在實際測試中,我們經常需要測試電路中的電流波形,了解電流的變化情況。本文將詳細介紹如何使用DSOX3054G示波器測試電流波形,并提供一些實用的技巧和注意事項,幫助用戶更好地理解和應用示波器進行電流測試。
一、準備工作
連接方式:DSOX3054G示波器可以通過電流探頭或電流傳感器來測量電流波形。
電流探頭:適用于測量較小的電流,通常使用夾式電流探頭,直接夾在導線上即可測量電流。
電流傳感器:適用于測量較大的電流,通常需要將導線穿過電流傳感器,通過磁場感應的方式測量電流。
選擇合適的探頭:根據待測電流的大小選擇合適的電流探頭或傳感器。探頭的量程應大于待測電流,否則會造成測量誤差。
連接探頭:將選擇的探頭連接到示波器的通道上。通常,電流探頭會連接到示波器的CH1或CH2通道,而電流傳感器則需要連接到示波器的專用電流測量端口(Current Measurement Port)。
校準探頭:在使用電流探頭或傳感器之前,需要進行校準,確保測量結果準確。校準方法通常在探頭的說明書中有所介紹。
二、設置參數
選擇通道:將待測電流連接到的通道設置為“AC Coupling”模式,因?yàn)殡娏鞑ㄐ瓮ǔ榻蛔冃盘?hào)。
設置時間刻度:根據待測電流波形的頻率和周期,調整時間刻度,使波形能夠完整顯示在屏幕上。
設置電壓刻度:根據探頭的量程和待測電流的幅值,設置電壓刻度。電壓刻度應該能夠顯示出電流波形的峰值和谷值。
觸發設置:根據需要,設置合適的觸發方式和觸發電平,以捕捉到所需的電流波形。
設置顯示模式:可以選擇“單次”(Single)模式或“持續”(Continuous)模式進行測量。
三、測量技巧
使用探頭補償功能:DSOX3054G示波器提供了探頭補償功能,可以校正探頭帶來的誤差。建議在測試之前進行探頭補償,以確保測量結果的準確性。
注意接地:電流測量時,要確保示波器和測試電路的接地良好,避免接地不良導致測量結果出現偏差。
選擇合適的測量方式:對于周期性信號,可以使用“平均”(Average)測量方式來提高測量精度。對于非周期性信號,可以使用“峰值”(Peak)或“峰峰值”(Peak-to-Peak)測量方式。
注意安全:測試電流波形時,要格外注意安全,避免觸電或發生意外事故。
四、注意事項
探頭的量程:選擇的探頭量程應大于待測電流,否則會造成測量誤差。
探頭的頻率響應:探頭的頻率響應范圍應該能夠覆蓋待測電流波形的頻率范圍。
接地:保證示波器和測試電路的接地良好,避免接地不良導致測量結果出現偏差。
安全:測試電流波形時,要格外注意安全,避免觸電或發生意外事故。
本文詳細介紹了如何使用是德DSOX3054G示波器測試電流波形的方法,從連接方式、設置參數到測量技巧和注意事項等方面進行全面講解。通過本文的學習,用戶可以掌握示波器測試電流波形的正確操作方法,并能更好地理解和應用示波器進行電流測試,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
