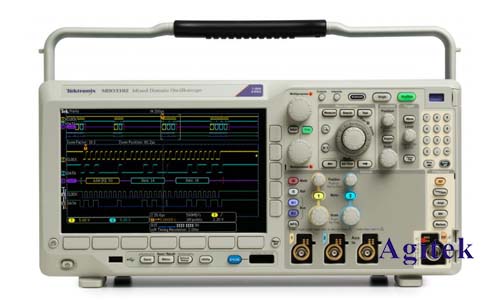

泰克MDO3024示波器測晶振波形
晶振作為電子設備中不可或缺的頻率控制元件,其穩定性和準確性直接影響著設備的性能。泰克MDO3024示波器憑借其強大的功能和易用性,成為了測試和分析晶振波形的理想工具。本文將詳細介紹如何使用泰克MDO3024示波器測量晶振波形,并針對不同應用場景提供優化建議。
一、測試準備
在進行晶振波形測量之前,需要準備以下設備和材料:
泰克MDO3024示波器:確保示波器已連接電源并正常工作。
被測晶振:根據需要選擇合適的晶振型號,確保晶振已正確安裝和連接。
測試探頭:推薦使用高頻探頭,以獲得更準確的測量結果。
連接線:根據探頭和晶振的接口類型選擇合適的連接線。
測試文檔:提前了解被測晶振的規格參數,例如頻率、工作電壓、負載電容等。
二、示波器設置
通道選擇:根據晶振的輸出方式選擇合適的示波器通道。對于差分輸出晶振,使用差分探頭連接到示波器通道1和通道2。對于單端輸出晶振,使用單端探頭連接到示波器通道1。
時間刻度設置:根據晶振頻率選擇合適的時間刻度,確保能夠清晰地觀察到波形。例如,對于10MHz晶振,建議將時間刻度設置為100ns/div。
垂直刻度設置:根據晶振輸出電壓幅度選擇合適的垂直刻度,確保波形能夠完整顯示。
觸發設置:選擇合適的觸發源和觸發電平,確保示波器能夠穩定地捕捉到晶振波形。建議選擇上升沿觸發,觸發電平設置為晶振波形的中點。
帶寬設置:根據晶振頻率選擇合適的帶寬。一般情況下,示波器的帶寬應至少是晶振頻率的5倍,以避免信號失真。
耦合模式設置:選擇合適的耦合模式,一般情況下選擇直流耦合。
三、波形分析
頻率測量:使用示波器的測量功能測量晶振波形的周期,并計算出頻率值。
幅度測量:測量晶振波形的峰峰值電壓,并與晶振規格參數進行對比。
波形失真分析:觀察晶振波形的形狀,判斷是否存在失真現象,例如振鈴、毛刺、抖動等。
時域分析:分析晶振波形的時間特性,例如上升時間、下降時間、脈沖寬度等。
頻域分析:使用示波器的頻譜分析功能觀察晶振波形的頻譜,判斷是否存在諧波或噪聲干擾。
四、常見問題排查
波形不穩定:檢查觸發設置是否正確,確保觸發源和觸發電平合理。
波形失真:檢查帶寬設置是否足夠,探頭和連接線是否損壞。
頻率不準:檢查晶振規格參數是否正確,測試環境溫度是否穩定。
五、應用場景
泰克MDO3024示波器可以廣泛應用于以下場景:
晶振頻率測試:測量晶振的實際頻率,并與規格參數進行對比。
晶振性能評估:分析晶振波形的穩定性、失真程度、抖動情況等。
晶振應用調試:驗證晶振在電路中的工作狀態,分析故障原因。
晶振篩選測試:對多個晶振進行批量測試,篩選出符合要求的晶振。
泰克MDO3024示波器是一款功能強大、操作簡便的測試儀器,可以幫助用戶高效地測量和分析晶振波形。本文介紹了使用泰克MDO3024示波器測量晶振波形的詳細步驟,并針對不同應用場景提供優化建議。希望本文能夠?yàn)橄嚓P(guān)領域的用戶提供參考,助力其更好地理解和應用晶振技術,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
