是德DSOX3104G示波器測量頻率的方法

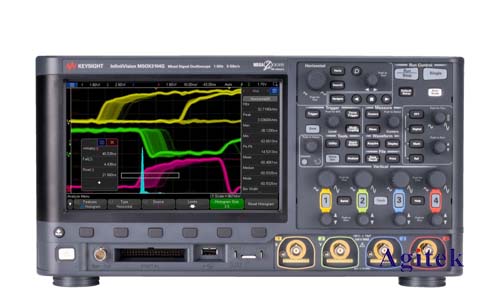

是德科技(Keysight)的DSOX3104G數字示波器是一款功能強大的測試儀器,廣泛應用于電子工程領域。其高性能和易用性使其成為測量各種信號參數的理想選擇,其中頻率測量是常見的應用之一。本文將詳細介紹使用DSOX3104G示波器測量頻率的方法,并提供一些操作技巧和注意事項,以幫助用戶更好地理解和應用該功能。
方法概述
DSOX3104G示波器提供多種測量頻率的方法,根據信號類型和精度要求,可以選擇不同的方法進行操作:
1.頻率計數器功能
這是最直接的測量頻率的方法。DSOX3104G示波器內置了頻率計數器功能,可以自動識別并測量周期性信號的頻率。用戶只需將信號連接到示波器通道,并開啟頻率計數器功能,即可直接在屏幕上顯示測量的頻率值。
2.自動測量功能
DSOX3104G示波器還提供了自動測量功能,可以自動識別信號的頻率,并將其顯示在屏幕的測量結果區域。用戶無需手動設置頻率計數器功能,即可快速獲得信號的頻率信息。
3.測量工具
示波器屏幕上提供了多種測量工具,例如光標、頻率測量工具等,用戶可以通過這些工具手動測量信號的周期,然后通過周期與頻率之間的關系計算出頻率值。
4.FFT分析
對于非周期性信號,例如隨機噪聲,無法使用頻率計數器或自動測量功能。此時,可以使用示波器的FFT分析功能,將時域信號轉換為頻域信號,通過觀察頻譜圖可以識別信號的主要頻率成分。
操作步驟及注意事項
連接信號:將待測信號連接到DSOX3104G示波器的通道,并根據信號特性設置通道參數,例如耦合方式、探頭衰減等。
選擇測量方法:根據信號類型和精度要求,選擇合適的測量方法。
設置測量參數:對于頻率計數器功能,需要設置計數時間和觸發方式;對于自動測量功能,需要選擇合適的測量參數。
觀察測量結果:觀察屏幕上的測量結果,確認頻率值是否符合預期。
注意事項:
確保信號源穩定,避免信號噪聲對測量結果造成影響。
選擇合適的測量時間,確保測量結果的準確性。
了解不同測量方法的優缺點,選擇最合適的測量方法。
示例:使用頻率計數器測量方波頻率
將方波信號連接到示波器通道,并設置通道參數。
開啟頻率計數器功能,選擇合適的計數時間和觸發方式。
觀察屏幕上的頻率計數器顯示,即可獲得方波的頻率值。
DSOX3104G示波器提供了多種測量頻率的方法,用戶可以根據實際情況選擇最合適的測量方法,并結合操作步驟和注意事項,確保測量結果的準確性和可靠性,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
