泰克MDO3054示波器測電壓的使用方法

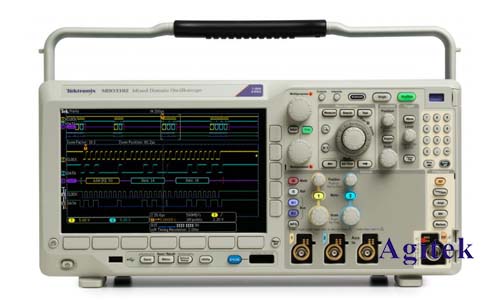

泰克MDO3054示波器是一款功能強大的混合域示波器,它集成了示波器、頻譜分析儀、協議分析儀等多種功能,可以滿足各種測試和測量需求。本文將重點介紹使用泰克MDO3054示波器進行電壓測量的具體方法,幫助用戶快速掌握該儀器的使用技巧,提高測試效率和測量精度。
一、儀器設置
1.電源連接:將示波器連接到電源插座,并確保電源開關處于開啟狀態。
2.連接探頭:選擇合適的探頭類型,將探頭連接到示波器的通道輸入端。探頭類型選擇應根據被測信號的電壓范圍、頻率特性等因素進行確定。
3.啟動示波器:啟動示波器并進入主界面。
二、通道配置
1.選擇通道:選擇要進行電壓測量的通道。示波器一般具有多個通道,用戶可以根據需要選擇一個或多個通道進行測量。
2.設置通道耦合方式:根據被測信號的特點選擇合適的通道耦合方式。常見的方式包括直流耦合(DC)、交流耦合(AC)和地面耦合(GND)。
3.設置通道增益:調整通道增益,確保被測信號的幅度顯示在屏幕上,并便于觀察波形細節。
三、觸發設置
1.選擇觸發類型:根據被測信號的特點選擇合適的觸發類型。常見觸發類型包括邊沿觸發、脈沖觸發、視頻觸發等。
2.設置觸發電平:設置觸發電平,以確定觸發事件發生的臨界值。
3.設置觸發斜率:設置觸發斜率,以確定觸發事件發生的上升或下降沿。
四、波形測量
1.設置時間刻度和電壓刻度:調整時間刻度和電壓刻度,以便清晰地觀察被測信號的波形特征。
2.使用測量功能:示波器內置多種測量功能,例如電壓測量、頻率測量、占空比測量等,用戶可以根據需要選擇相應的測量功能對信號進行分析。
3.使用光標功能:使用光標功能,可以精確地測量信號的電壓、時間、頻率等參數。
五、測量精度
1.探頭校準:定期對探頭進行校準,確保探頭的測量精度。
2.示波器校準:定期對示波器進行校準,確保示波器的測量精度。
3.環境影響:環境溫度、濕度等因素都會影響示波器的測量精度,因此需要注意控制環境因素。
六、注意事項
1.安全操作:使用示波器時,請注意安全操作,避免觸電或其他危險。
2.信號接地:在進行電壓測量時,要注意信號的接地問題,避免出現測量誤差。
3.信號頻率:示波器的帶寬會限制其所能測量的信號頻率,因此在進行高頻信號測量時,需要選擇合適的示波器。
通過以上步驟,用戶可以快速掌握使用泰克MDO3054示波器進行電壓測量的基本方法,并提高測量效率和精度。在實際應用中,用戶還需要根據具體的測試需求,選擇合適的測試參數和測量方法,以獲得更加準確可靠的測試結果,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
