是德DSOX3104G示波器測試電流波形怎么設置

發布日期:2024-07-26 16:37:07         瀏覽數:

  Keysight DSOX3104G示波器是一款功能強大的數字存儲示波器,能夠進行各種信號測試,包括電流波形測試。本指南將詳細介紹如何使用該示波器進行電流波形測試,并提供一些實用的操作技巧。

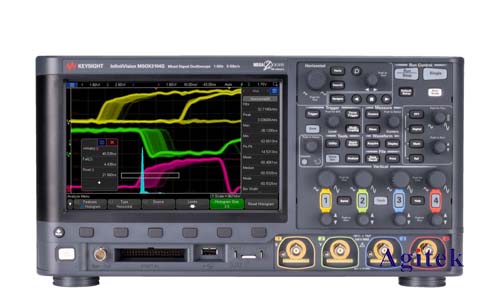

是德DSOX3104G示波器測試電流波形怎么設置(圖1)

  一、探頭選擇

  選擇合適的探頭是電流波形測試的第一步,通常使用電流探頭,例如Keysight N2891A系列電流探頭。選擇合適的電流探頭需要考慮以下因素:

  測量范圍:確定需要測量的電流范圍,選擇合適的電流探頭。

  帶寬:電流探頭的帶寬應與待測信號的頻率范圍相匹配。

  精度:根據測試精度要求,選擇精度合適的探頭。

  二、探頭連接

  1.探頭連接方式:電流探頭通常通過夾具或繞線方式連接到待測電路中。

  2.連接位置:將電流探頭連接到待測電路的合適位置,以便能夠準確地測量電流。

  3.探頭接地:確保電流探頭的接地端連接到電路的接地端。

  三、示波器設置

  1.輸入通道選擇:將示波器的輸入通道設置為與電流探頭連接的通道。

  2.耦合方式:選擇合適的耦合方式,通常使用直流耦合。

  3.垂直刻度:根據測量的電流范圍,設置合適的垂直刻度。

  4.時間刻度:根據測量的信號頻率,設置合適的水平時間刻度。

  5.觸發設置:設置合適的觸發條件,以確保示波器能夠穩定地捕捉到所需的信號。

  6.測量選項:可以選擇示波器的測量功能,如測量峰峰值、平均值、頻率等,以便更好地分析電流波形。

  四、實際操作技巧

  1.探頭校準:在使用電流探頭之前,務必進行校準,以確保探頭的精度。

  2.信號接地:確保待測電路的接地良好,避免信號干擾。

  3.探頭位置影響:電流探頭的連接位置會影響測量結果,應盡量選擇電流回路中無其他元件干擾的位置。

  4.示波器設置優化:根據實際情況調整示波器設置,例如改變耦合方式、調整時間刻度等,以獲得更清晰的波形。

  5.安全操作:在進行電流測試時,務必注意安全,避免觸電。

  五、注意事項

  電流探頭可能對電路產生影響,在使用時應謹慎。

  電流波形測試需要一定的經驗,建議參考相關資料或咨詢專業人員。

  不同型號的示波器操作界面可能略有差異,用戶應仔細閱讀示波器說明書。

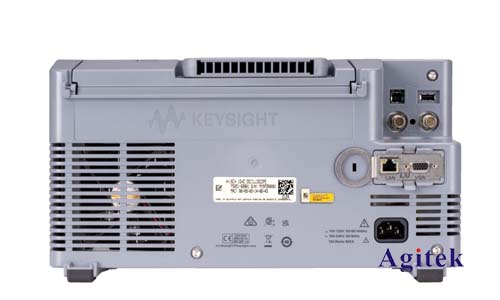

是德DSOX3104G示波器測試電流波形怎么設置(圖2)

  通過本文的詳細介紹,用戶可以掌握使用Keysight DSOX3104G示波器進行電流波形測試的設置方法。在實際操作中,用戶應根據具體情況選擇合適的探頭、連接方式、示波器設置,并注意安全操作。希望本文能夠幫助用戶更好地進行電流波形測試,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
