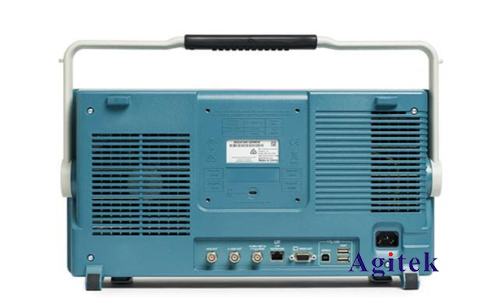

晶振作為電子設備中重要的時鐘信號源，其穩定性和精度直接影響設備的性能。使用示波器測量晶振波形，可以直觀地觀察其頻率、相位、抖動等參數，從而判斷晶振的性能是否符合要求。本文將以泰克MDO4054C示波器為例，詳細介紹晶振波形的測量方法，并提供一些提高測量精度和效率的技巧。

　　一、測試準備

　　1.連接示波器和設備：使用探頭將示波器與待測設備的晶振引腳連接。建議使用高阻抗探頭，以減少對被測信號的影響。

　　2.設置示波器參數：根據晶振頻率選擇合適的時基，以確保波形能夠清晰顯示。同時，調整電壓量程，確保波形能夠完整地顯示在屏幕上。

　　3.觸發設置：為了方便觀察波形，可以設置觸發模式為邊沿觸發，并選擇合適的觸發電平。

　　4.預熱示波器：示波器需要預熱一段時間才能達到**性能，建議預熱至少30分鐘。

　　二、頻率測量

　　1.直接讀取頻率值：MDO4054C示波器可以自動測量頻率，將光標移動到波形上，即可在屏幕上讀取頻率值。

　　2.使用頻率計數器：示波器自帶的頻率計數器可以提供更精確的頻率測量結果。選擇“頻率計數器”模式，并設置計數時間，即可獲得更準確的頻率值。

　　3.測量周期：通過測量波形的周期，可以計算得到頻率值。使用示波器上的“時間測量”功能，測量?jī)蓚€(gè)相鄰波峰或波谷之間的距離，即可獲得一個周期的長度，進而計算出頻率。

　　三、相位測量

　　1.使用相位測量功能：MDO4054C示波器可以進行相位測量，選擇“相位測量”功能，并設置測量通道，即可在屏幕上讀取相位差值。

　　2.測量時間差：通過測量?jī)蓚€(gè)信號的相位差，可以計算出相位差值。選擇“時間測量”功能，分別測量?jī)蓚€(gè)信號的上升沿或下降沿的時間差，再根據頻率計算出相位差。

　　四、抖動測量

　　1.使用抖動測量功能：MDO4054C示波器可以進行抖動測量，選擇“抖動測量”功能，并設置測量通道，即可在屏幕上讀取抖動值。

　　2.使用直方圖：示波器可以繪制抖動直方圖，直觀地展示抖動的分布情況，方便分析抖動的來源。

　　3.使用眼圖：眼圖可以直觀地展示信號的抖動情況，觀察眼圖的開口大小和形狀，可以判斷抖動的嚴重程度。

　　五、提高測量精度和效率的技巧

　　1.使用探頭校準：使用高阻抗探頭時，需要定期進行校準，以確保探頭的測量精度。

　　2.避免探頭串?dāng)_：當多個探頭同時使用時，要注意避免探頭之間的串?dāng)_，導致測量結果不準確。

　　3.選擇合適的測量模式：根據不同的測量目的，選擇合適的測量模式，例如，對于頻率測量，可以采用頻率計數器模式，對于抖動測量，可以采用抖動測量模式。

　　4.充分利用示波器的功能：MDO4054C示波器擁有豐富的測量功能，例如，波形數學運算、信號分析、自動測量等，充分利用這些功能，可以提高測量效率和精度。

　　使用泰克MDO4054C示波器測量晶振波形，可以方便地獲取晶振的頻率、相位、抖動等關鍵參數，從而判斷晶振的性能是否符合要求。本文詳細介紹了晶振波形測量的步驟、技巧以及注意事項，并提供了一些提高測量精度和效率的實用建議，希望能夠幫助讀者更好地理解和掌握晶振波形測量的相關知識，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
